Fyzická velikost a hmotnost
| Vnější průměr D |
24
mm |
| Čistá hmotnost |
0.028
kg |
Další vlastnosti
| Dynamická nosnost C |
70
N |
| Jmenovitá velikost |
15
|
| Maximální provozní teplota |
+ 30
|
| Maximální přípustná lineární rychlost vmax |
2
m/s |
| Poznámka ke statické nosnosti C0 |
při 20 °C
|
| Poznámka k dynamické nosnosti C |
při 20 °C
|
| Poznámka k maximální přípustné rychlosti vmax |
Při delším používání s rychlostmi nad 1 m/s je nutné v závislosti na zatížení počítat se zvýšením teploty a zkrácením životnosti.
|
| Poznámka k přípustné provozní teplotě (min…max) |
Při teplotách vyšších než 100 °C je třeba použít pouze kuličky z holého kovu bez plstěného těsnění. Zohledněte snížení nosnosti. Použijte vysokoteplotní mazivo! Postupujte podle pokynů výrobce! Zbylý mazací olej se musí případně vymýt.
|
| Provozní teplota (min. … max.) |
+30 °C
|
| Rozměr D |
24
mm |
| Rozměr D1 |
31
mm |
| Rozměr DB |
24
mm |
| Rozměr b |
5.5
mm |
| Rozměr dW |
15.875
mm |
| Rozměr h |
9.5
mm |
| Rozměr s |
1.5
mm |
| Statická nosnost C0 |
70
N |
| Tolerance rozměru D |
<prefix>-</prefix>0.13<suffix></suffix>
|
| Tolerance rozměru DB |
+ 0.5
|
| Tolerance rozměru H |
± 0.2
|
| Upozornění týkající se výrobku |
Kuličková kladka s otvorem ve dně na vyžádání
|

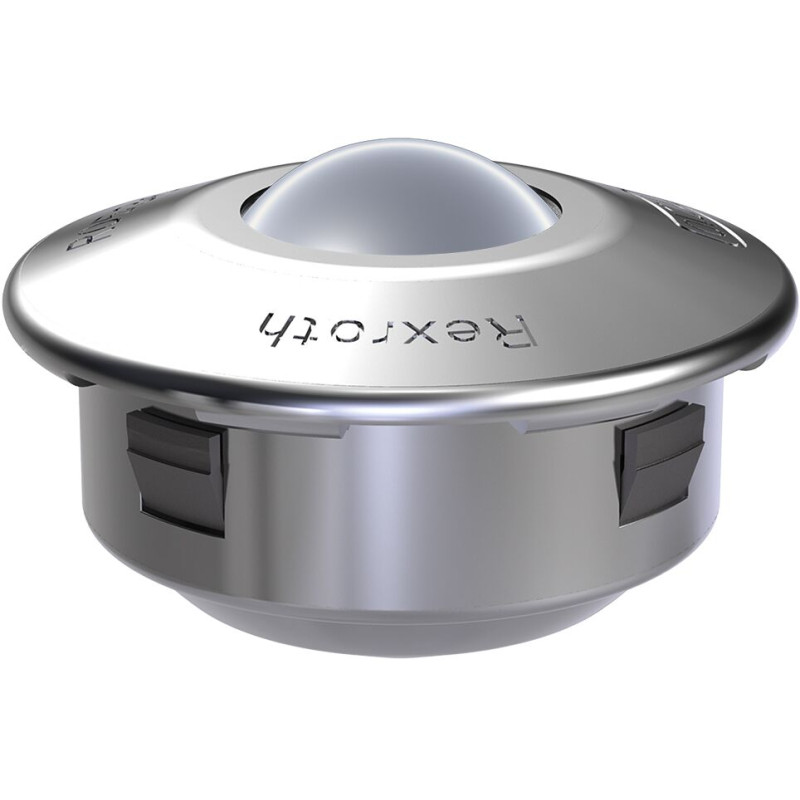

Popis
Kuličkový váleček s drápem coby upevňovacím prvkem
Kryt a pouzdro pozinkované, kuličky z oceli pro valivá ložiska
Velikost = 15
Plastová ložisková kulička
S plstěným těsnicím kroužkem, konzervováno
Funkce
- S upevňovacím prvkem
- Možnost snadné montáže a demontáže z funkční strany
- Fixace pomocí pružných čelistí. Umožňují velkou toleranci v montážním otvoru
- Vyztužené víko pro silné zatížení nárazem
- Ložiskové kuličky z PA66
- Víko a pouzdro pozinkované
- Kuličky z oceli na valivá ložiska 1.3505
- Plstěný těsnicí kroužek, suchý
