Fyzická velikost a hmotnost
Další vlastnosti
| Accessories for |
Runner block
|
| Nominal size |
20
|
| Maximum dynamic load in y-direction Fy max |
350
N |
| Maximum dynamic load in z-direction Fz max |
100
N |
| Dimension D1 g6 |
10
mm |
| Dimension D2 |
16
mm |
| Dimension D3 |
22
mm |
| Dimension D6 |
9
mm |
| Dimension D7 |
15
mm |
| Dimension e |
0.45
mm |
| Dimension E3 (profiled rail systems) |
33.8
mm |
| Dimension E3 tolerance |
± 0.2
|
| Dimension H1 (profiled rail systems) |
7
|
| Dimension H2 (profiled rail systems) |
8.5
mm |
| Dimension H3 |
4.6
mm |
| Dimension H4 |
16
mm |
| Dimension H5 |
19.5
mm |
| Dimension H6 |
3.2
mm |
| Dimension H8 |
3
mm |
| Dimension S1 (profiled rail systems) |
4
mm |
| Dimension SW1 |
7
mm |
| Dimension SW2 |
2
mm |
| Dimension SW3 |
2
mm |

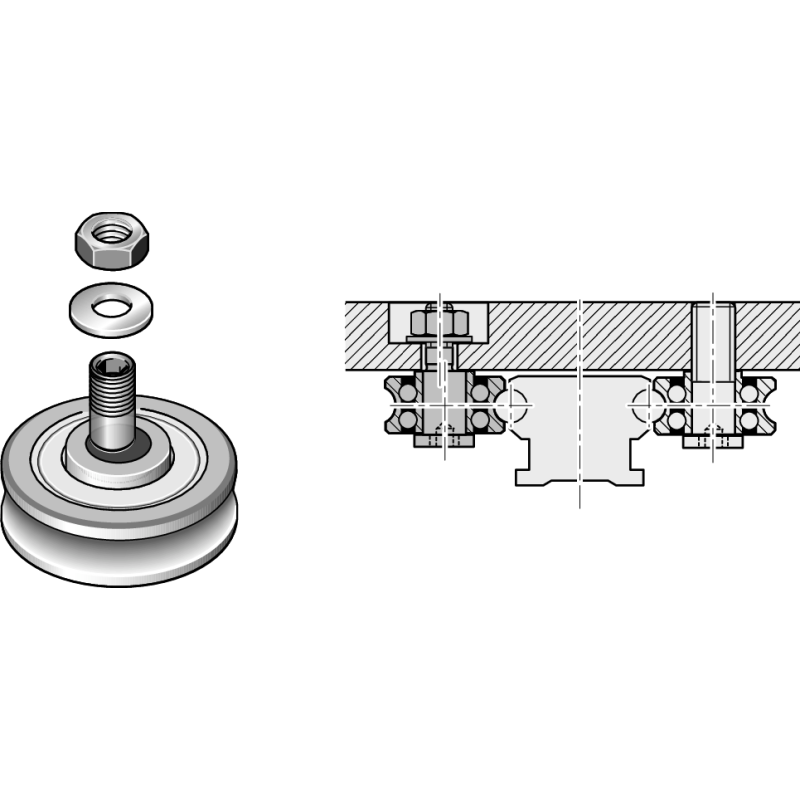

Popis
Pojezdová kladka se vyznačuje těmito parametry:
Konstrukční velikost 20
Konstrukce: Pojezdová kladka s excentrickým čepem
Pojezdová kladka z uhlíkové oceli CS
Normální zatížitelnost
Třída přesnosti E: Economic
Bez konzervace
Bez prvního namazání
Bez předsazeného prvku vlevo (dorazová hrana vpředu)
bez předsazeného prvku vpravo (dorazová hrana vpředu)
Mazací přípojka nepřiložena
Standardní provedení
Celková délka vodicí kladky= 22
Vyměnitelný prvek
Funkce
- Pro montáž vlastních částí stolů pomocí centrických a excentrických čepů pro nastavení na vodicí kolejnici bez vůle.
- Pro aplikace, kde všestranný standardní program nenabízí optimální řešení vašeho speciálního problému.
