Fyzická velikost a hmotnost
| Net weight |
2380
g |
| Length |
191
mm |
| Width |
70
mm |
| Height |
46
mm |
| Operating pressure, max. |
315
bar |
| Max. flow |
40
l/min |
Další vlastnosti
| Connection diagram |
ISO 4401-03-02-0-94
|
| ECLASS_13_Classification |
51-45-02-01
|
| Spool symbol |
P → T
|
| Type of connection |
Subplate mounting
|
| Size |
6
|
| Type of actuation |
Electrical with external electronics
|
| Number of ports |
4
|
| Number of switching positions |
2
|
| Supply voltage |
24 VDC
|
| Electrical connector |
Connector, 3-pole (2 + PE)
|
| Electrical connection description |
Connector, 3-pole (2 + PE) according to EN 175301-803, with mating connector
|
| Hydraulic fluid |
HL,HLP
|
| Seals |
NBR
|
Popis

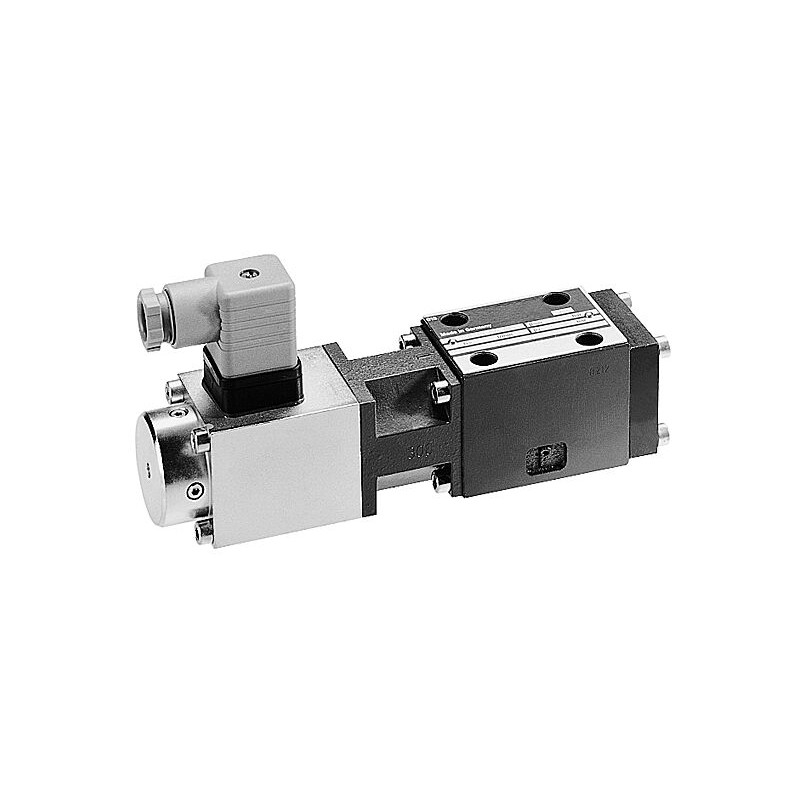

Industrial hydraulic valve in a high performance range. Reliable limitation of the pressure to the command value signal.
Funkce
- Sedlový ventil
- Nepřímo řízené
- Tlakový stupeň 180 bar
- Digitální elektronika
Manual (2)
OperatingInstructions (1)
Hydraulické ventily a hydroelektrické tlakové spínače
(CZ)
|
Přihlásit se
|
| Poz |
Název |
Číslo dílu |
| 9899 |
SEAL KIT
06A-MR/RN 5FACH |
R961000837
|
