R159401200
SEC-F-Z 12

R159401200
  • Availability: 2-4 weeks
  • Weight: 1.59 KG
  • Part number: R159401200
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R159401200
Physical size and weight
Net weight 1.586 kg
Other properties
Nominal size 20x5/10/20/40
Type Angular-contact thrust ball bearing
Tightening torque 8 Nm
Dynamic load capacity C 17000 N
Note: dynamic load capacity C Load capacities (axial)
Limit speed nmin 3800 min⁻¹
Static load capacity C0 24700 N
Note: static load capacity C0 Load capacities (axial)
Rigidity of the bearing (axial) RFB 375 N/μm
Dimension B (profiled rail systems) 25 mm
Dimension D 55 mm
Dimension d 12 mm
Dimension H1 (profiled rail systems) 41
Dimension H3 28 mm
Dimension L1 42 mm
Dimension L2 42 mm
Dimension L3 15 mm
Dimension L4 18 mm
Dimension M1 72.5 mm
Dimension S2 9.7 mm
Dimension V1 66 mm
Dimension V2 50 mm
Description

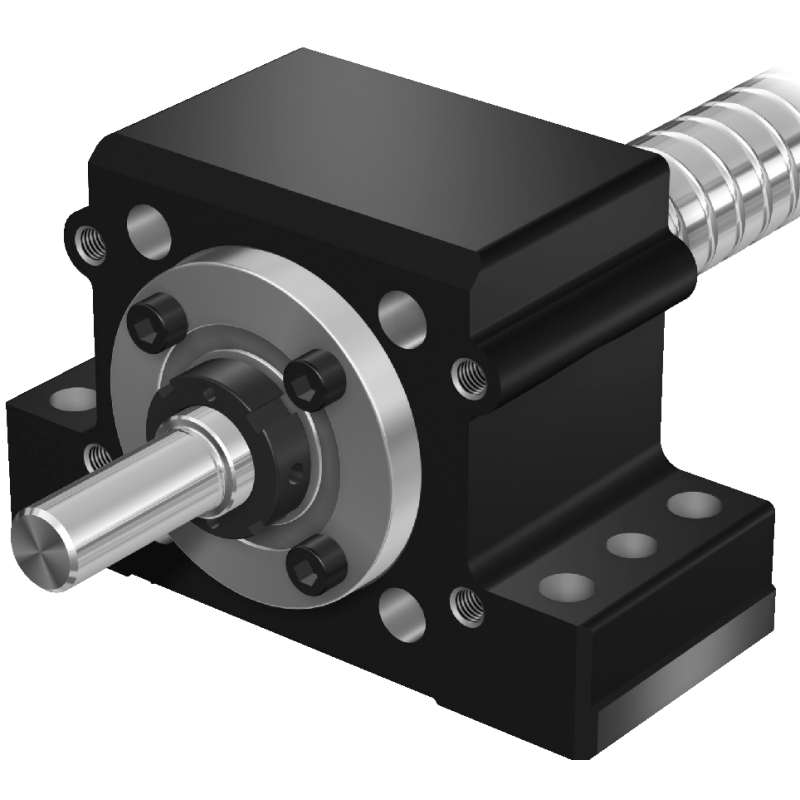

The pillow block unit consists of: Precision pillow block housing made of aluminum with reference edges on both sides, angular-contact thrust ball bearing LGF, slotted nut NMZ, suitable for screw ends type 81, 81A, 82, 82A

Features
  • The pillow block unit consists of:
  • Precision pillow block housing made of aluminum with reference edges on both sides
  • Angular-contact thrust ball bearing LGF
  • Slotted nut NMZ
  • Suitable for screw end form 81, 81A, 82, 82A
