R349948500

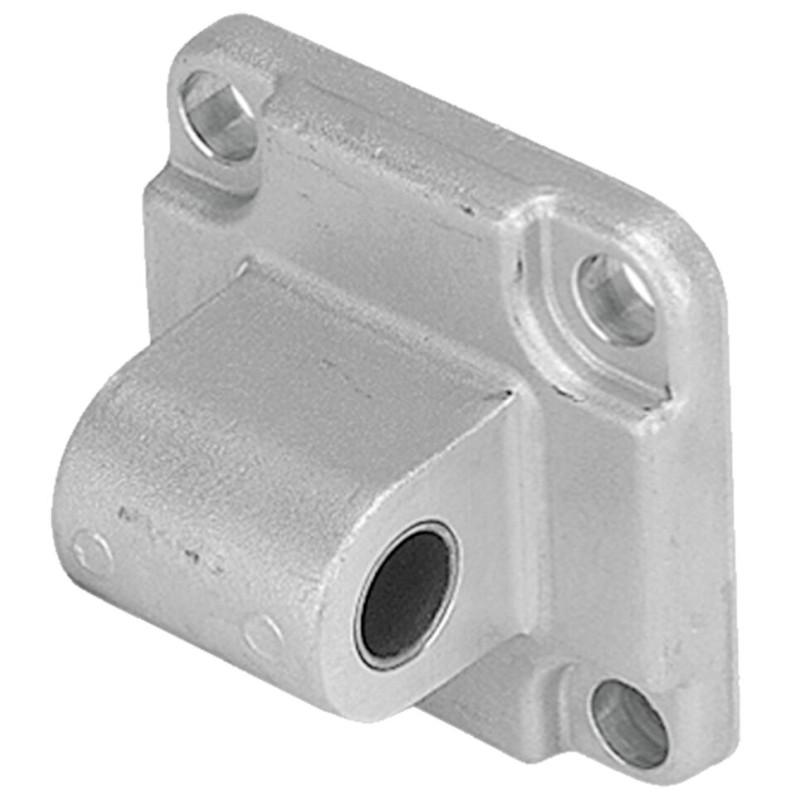

SCHWENKFLANSCH EMC80 &

R349948500
  • Availability: on request
  • Weight: 0.53 KG
  • Part number: R349948500
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349948500
Physical size and weight
Net weight 0.528 kg
Dimension hex socket head cap screw DIN 912 thread diameter M10
Hex socket head cap screw DIN 912 screw Dimension, length 20 mm
Other properties
Fastening elements for electromechanical cylinders Swivel mount
Nominal size 80
Max. dynamic load 13100 bar
Material of electromechanical cylinders Aluminum
Dimension CD H9 16 mm
Dimension D H11 45 mm
Dimension D1 H13 11 mm
Dimension E 98 mm
Dimension EW 50 mm
Dimension FL 36 mm
Dimension FL tolerance ± 0.2
Dimension I 10 mm
Dimension I tolerance ± 0.5
Dimension L min. 20 mm
Dimension L1 min. 4.5 mm
Dimension MR max. 16 mm
Dimension Tg 72 mm
Dimension TG 72 mm
Dimension TG tolerance ± 0.2
Dimension TL tolerance -0.2,-0.6
Dimension hex socket head cap screws DIN 912 M10x20 mm
Features
  • Group 6, option 02
  • Material: Aluminum/galvanized cast iron with spheroidal graphite
CAD (2)
File R349948500.stp (ALL)
File R349948500.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
