R349948300

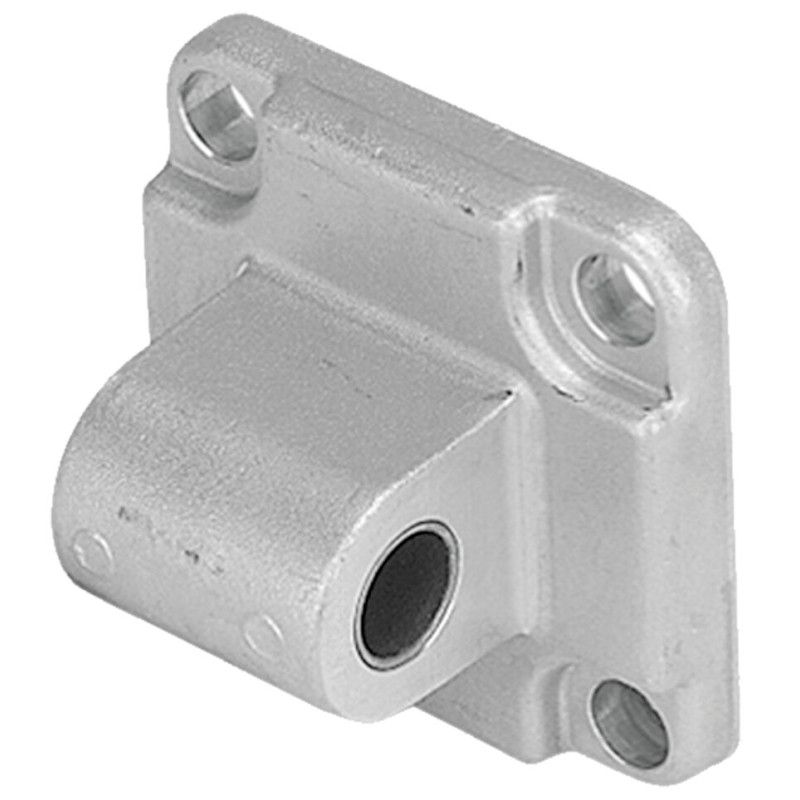

SCHWENKFLANSCH EMC50 &

R349948300
  • Availability: on request
  • Weight: 0.18 KG
  • Part number: R349948300
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349948300
Physical size and weight
Net weight 0.176 kg
Dimension hex socket head cap screw DIN 912 thread diameter M8
Hex socket head cap screw DIN 912 screw Dimension, length 20 mm
Other properties
Fastening elements for electromechanical cylinders Swivel mount
Nominal size 50
Footnote max. dynamic load Fmax EMC
Material of electromechanical cylinders Aluminum
Dimension CD H9 12 mm
Dimension D H11 40 mm
Dimension D1 H13 9 mm
Dimension E 63 mm
Dimension EW 32 mm
Dimension FL 27 mm
Dimension FL tolerance ± 0.2
Dimension I 6.5 mm
Dimension I tolerance ± 0.5
Dimension L min. 15 mm
Dimension L1 min. 4.5 mm
Dimension MR max. 12 mm
Dimension Tg 46.5 mm
Dimension TG 46.5 mm
Dimension TG tolerance ± 0.2
Dimension TL tolerance -0.2,-0.6
Dimension hex socket head cap screws DIN 912 M8x20 mm
Features
  • Group 6, option 02
  • Material: Aluminum/galvanized cast iron with spheroidal graphite
CAD (2)
File R349948300.igs (ALL)
File R349948300.stp (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
