R349948200

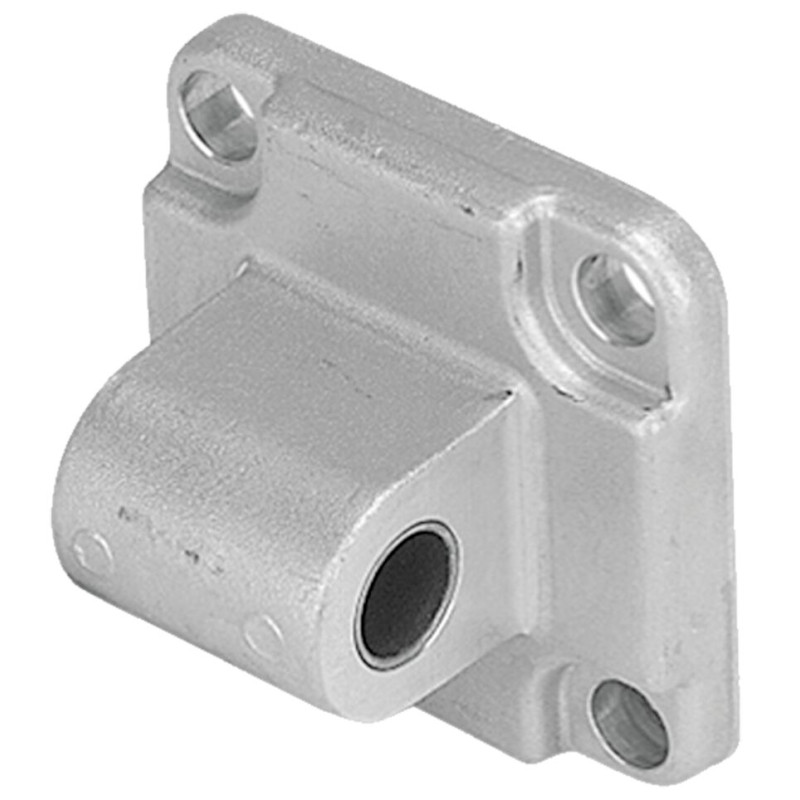

SCHWENKFLANSCH EMC40 &

R349948200
  • Availability: on request
  • Weight: 0.11 KG
  • Part number: R349948200
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349948200
Physical size and weight
Net weight 0.11 kg
Dimension hex socket head cap screw DIN 912 thread diameter M6
Hex socket head cap screw DIN 912 screw Dimension, length 18 mm
Other properties
Fastening elements for electromechanical cylinders Swivel mount
Nominal size 40
Footnote max. dynamic load Fmax EMC
Material of electromechanical cylinders Aluminum
Dimension CD H9 12 mm
Dimension D H11 35 mm
Dimension D1 H13 6.6 mm
Dimension E 53 mm
Dimension EW 28 mm
Dimension FL 25 mm
Dimension FL tolerance ± 0.2
Dimension I 5.5 mm
Dimension I tolerance ± 0.5
Dimension L min. 15 mm
Dimension L1 min. 4.5 mm
Dimension MR max. 12 mm
Dimension Tg 38 mm
Dimension TG 38 mm
Dimension TG tolerance ± 0.2
Dimension TL tolerance -0.2,-0.6
Dimension hex socket head cap screws DIN 912 M6x18 mm
Features
  • Group 6, option 02
  • Material: Aluminum/galvanized cast iron with spheroidal graphite
CAD (2)
File R349948200.stp (ALL)
File R349948200.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
