R349948100

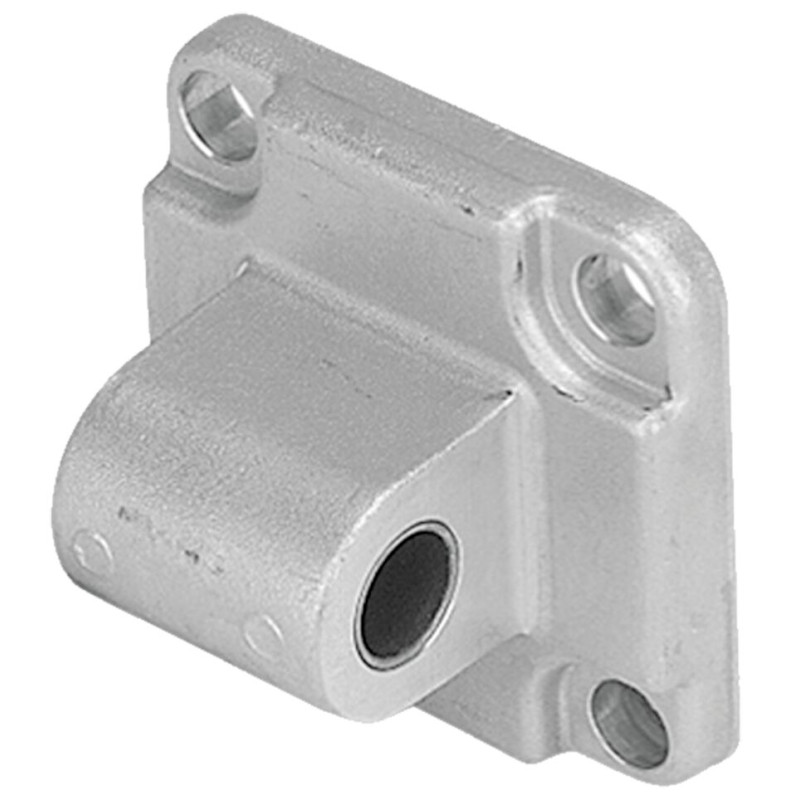

SCHWENKFLANSCH EMC32 &

R349948100
  • Availability: on request
  • Weight: 0.09 KG
  • Part number: R349948100
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349948100
Physical size and weight
Net weight 87.282 g
Dimension hex socket head cap screw DIN 912 thread diameter M6
Hex socket head cap screw DIN 912 screw Dimension, length 18 mm
Other properties
Fastening elements for electromechanical cylinders Swivel mount
Nominal size 32
Footnote max. dynamic load Fmax EMC
Material of electromechanical cylinders Aluminum
Dimension CD H9 10 mm
Dimension D H11 30 mm
Dimension D1 H13 6.6 mm
Dimension E 48 mm
Dimension EW 26 mm
Dimension FL 22 mm
Dimension FL tolerance ± 0.2
Dimension I 5.5 mm
Dimension I tolerance ± 0.5
Dimension L min. 12 mm
Dimension L1 min. 4.5 mm
Dimension MR max. 10 mm
Dimension Tg 32.5 mm
Dimension TG 32.5 mm
Dimension TG tolerance ± 0.2
Dimension TL tolerance -0.2,-0.6
Dimension hex socket head cap screws DIN 912 M6x18 mm
Features
  • Group 6, option 02
  • Material: Aluminum/galvanized cast iron with spheroidal graphite
