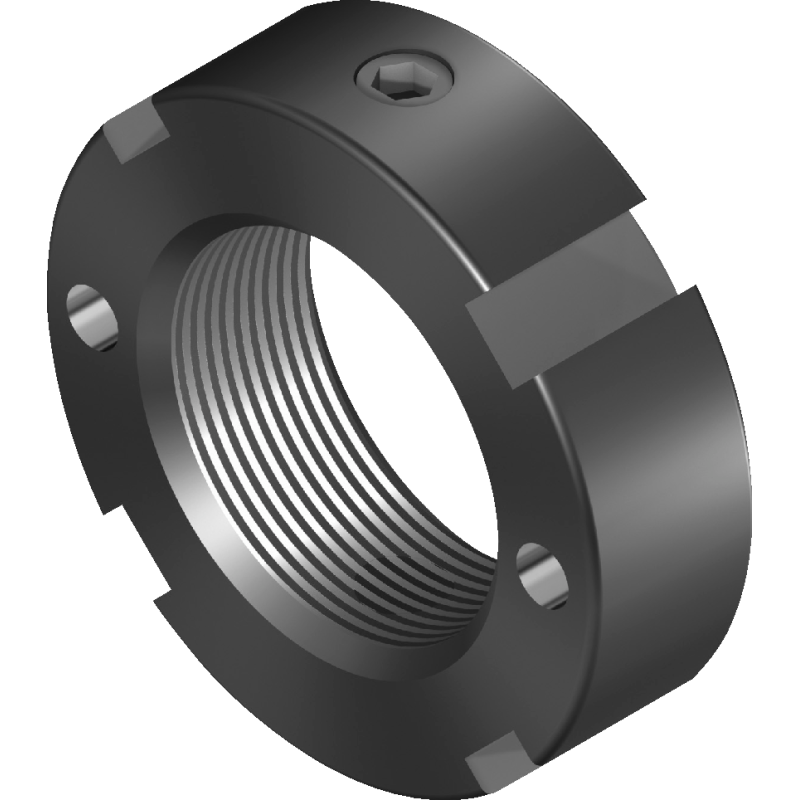

R344600304
NMZ 12X1

R344600304
  • Availability: 2-5 days
  • Weight: 0.01 KG
  • Part number: R344600304
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R344600304
Physical size and weight
Net weight 14.3 g
Outer diameter D 22 mm
Other properties
Nominal size NMZ 12x1
Tightening torque 8 Nm
Mass m (g) 15 g
Dimension B (profiled rail systems) 8 mm
Dimension b 3 mm
Dimension C 4 mm
Dimension D 22 mm
Dimension d1 18 mm
Dimension e 17 mm
Dimension t 2 mm
Description

Slotted nuts NMZ for fixed bearings 12 x 1mm

Features
  • For existing designs
  • For timing belt side drive
  • For driven nuts
