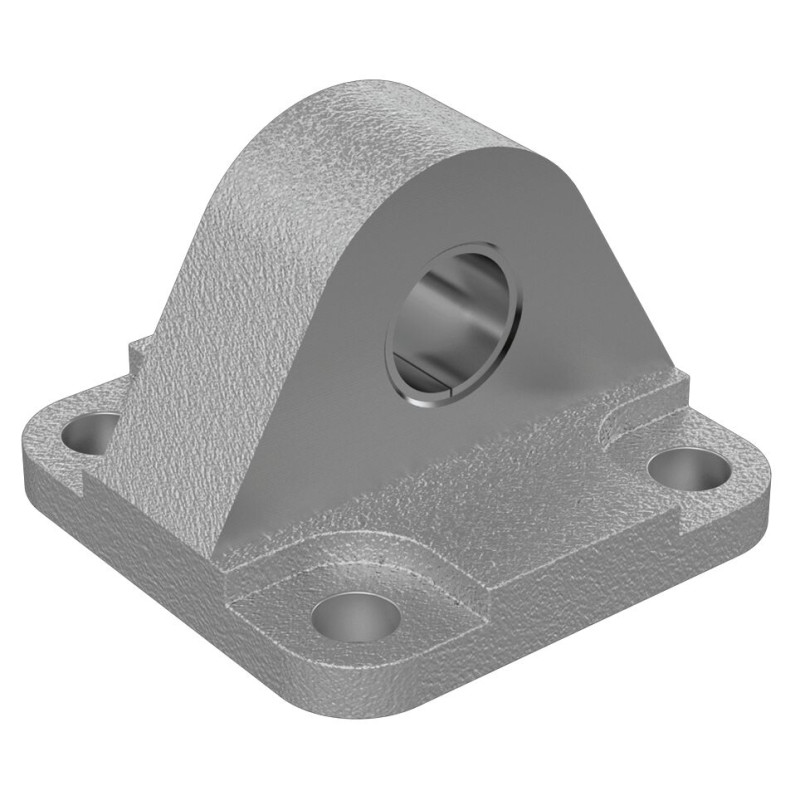

R15615B025
EMC80

R15615B025
  • Availability: on request
  • Weight: 0.49 KG
  • Part number: R15615B025
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R15615B025
Physical size and weight
Net weight 0.493 kg
Dimension hex socket head cap screw DIN 912 thread diameter M10
Hex socket head cap screw DIN 912 screw Dimension, length 20 mm
Other properties
Fastening elements for electromechanical cylinders Swivel mount
Nominal size 80
Material of electromechanical cylinders Aluminum
Dimension CN H7 20 mm
Dimension D1 H13 11 mm
Dimension E 95 mm
Dimension E tolerance ± 0.5
Dimension E1 95 mm
Dimension E1 tolerance ± 0.5
Dimension ER 27
Dimension ER tolerance ± 0.2
Dimension EU 25 mm
Dimension EU tolerance ± 0.2
Dimension FL 36 mm
Dimension FL tolerance ± 0.2
Dimension H 14 mm
Tolerance H ± 0.5
Dimension I2 10 mm
Dimension I2 tolerance ± 0.5
Dimension R1 13 mm
Dimension R2 13 mm
Dimension Tg 72 mm
Dimension TG 72 mm
Dimension hex socket head cap screws DIN 912 M10x20 mm
Features
  • Group 6, option 05
  • Material: Aluminum
  • Counterpart to clevis bracket with load measuring pin
CAD (2)
File R15615B025.stp (ALL)
File R15615B025.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
