R349945500
EMC80 &

R349945500
  • Availability: on request
  • Weight: 0.65 KG
  • Part number: R349945500
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349945500
Physical size and weight
Net weight 0.654 kg
Outer diameter D 45 mm
Dimension hex socket head cap screw DIN 912 thread diameter M10
Hex socket head cap screw DIN 912 screw Dimension, length 20 mm
Other properties

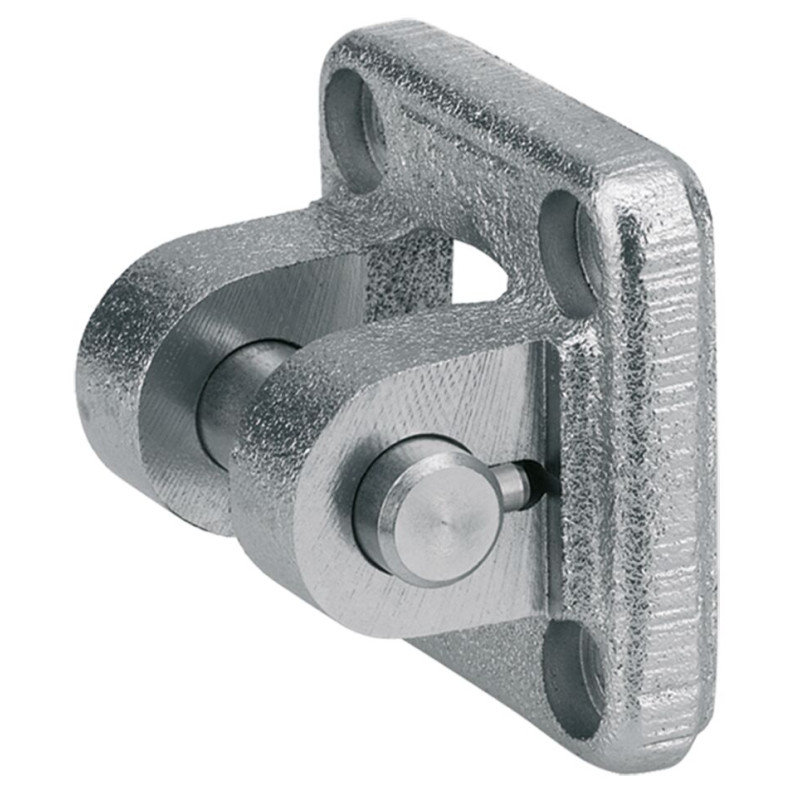

Fastening elements for electromechanical cylinders Clevis mount
Nominal size 80
Max. dynamic load 17800 bar
Surface finishing forged
Pitch T guide rail 4 mm
Material of electromechanical cylinders Aluminum
Dimension B3 4.3 mm
Dimension B3 tolerance ± 0.2
Dimension CF F7 20 mm
Dimension CG D10 25 mm
Dimension CP d12 65 mm
Dimension D 45 mm
Dimension D3 11 mm
Dimension D4 18 mm
Dimension E 97 mm
Dimension FM 36 mm
Dimension FM tolerance ± 0.2
Dimension L1 4.5 mm
Dimension L1 tolerance ± 0.5
Dimension L11 27 mm
Dimension L11 tolerance - 0.5
Dimension L4 10 mm
Dimension L4 tolerance ± 0.5
Dimension R4 30 mm
Dimension SR 20 mm
Dimension T 4 mm
Dimension T tolerance ± 0.2
Dimension Tg 72 mm
Dimension TG 72 mm
Dimension TG tolerance ± 0.2
Dimension hex socket head cap screws DIN 912 M10x20 mm
Features
  • Group 1, option 01; group 5, option 08
  • Material: Aluminum/galvanized spheroidal graphite iron
CAD (2)
File R349945500.igs (ALL)
File R349945500.stp (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
