R15614A018
EMC63

R15614A018
  • Availability: on request
  • Weight: 0.57 KG
  • Part number: R15614A018
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R15614A018
Physical size and weight
Net weight 0.57 kg
Other properties

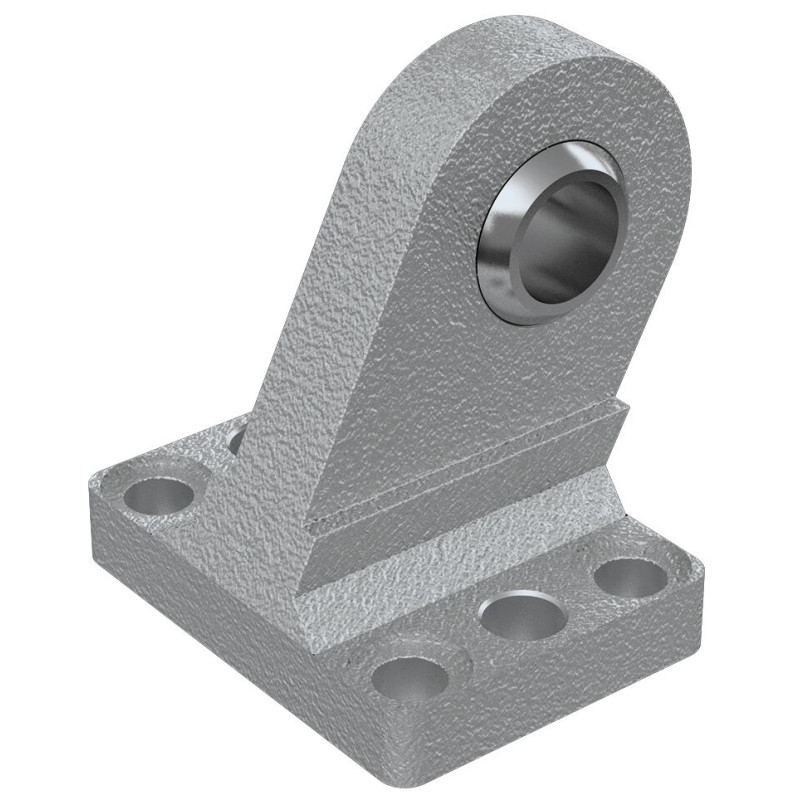

Fastening elements for electromechanical cylinders Swivel bearing
Nominal size 63
Surface finishing galvanized
Material of electromechanical cylinders Cast iron with spheroidal graphite
Dimension CH JS15 50 mm
Dimension CN H7 16 mm
Dimension D H11 10 mm
Dimension EN 21 mm
Dimension EN tolerance - 1
Dimension ER max. 23 mm
Dimension EU 15 mm
Dimension G1 JS14 37 mm
Dimension G2 JS14 35 mm
Dimension G3 max. 50 mm
Dimension H1 (profiled rail systems) 23
Dimension H2 (profiled rail systems) 11 mm
Dimension H2 tolerance ± 1
Dimension K1 JS14 52 mm
Dimension K2 max. 67 mm
Dimension L 17.5 mm
Dimension L tolerance ± 0.2
Dimension S H13 9 mm
Features
  • Group 6, option 03
  • Material: Galvanized cast iron with spheroidal graphite
CAD (2)
File R15614A018.stp (ALL)
File R15614A018.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
