R15614A017
EMC63

R15614A017
  • Availability: on request
  • Weight: 0.55 KG
  • Part number: R15614A017
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R15614A017
Physical size and weight
Net weight 0.55 kg
Other properties

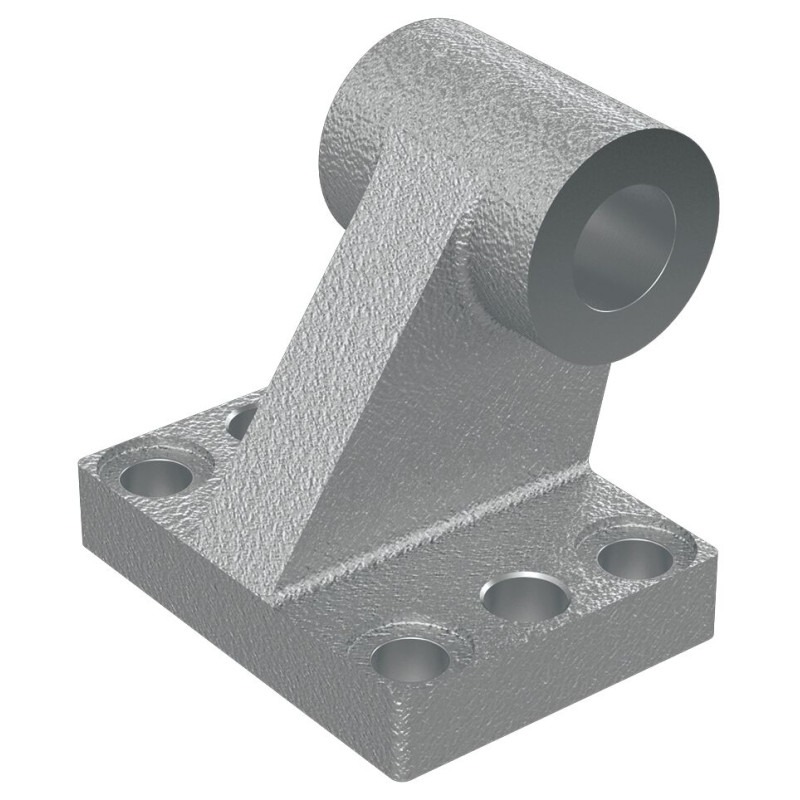

Fastening elements for electromechanical cylinders Bearing block
Nominal size 63
Surface finishing galvanized
Pitch T guide rail 6 mm
Material of electromechanical cylinders Cast iron with spheroidal graphite
Dimension BR 15 mm
Dimension BT 12 mm
Dimension CK H9 16 mm
Dimension D H11 10 mm
Dimension EB H13 11 mm
Dimension EM 40 mm
Dimension GL 37 mm
Dimension HB H13 9 mm
Dimension L 17.5 mm
Dimension L tolerance ± 0.2
Dimension L3 16 mm
Dimension PH JS15 50 mm
Dimension RA JS14 35 mm
Dimension T 6 mm
Dimension TE JS14 52 mm
Dimension TL tolerance -0.2,-0.6
Dimension UL 67 mm
Dimension UR 50 mm
Features
  • Group 6, option 01
  • Material: Galvanized cast iron with spheroidal graphite
  • Counterpart to clevis mount group 5, option 07
CAD (2)
File R15614A017.stp (ALL)
File R15614A017.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
