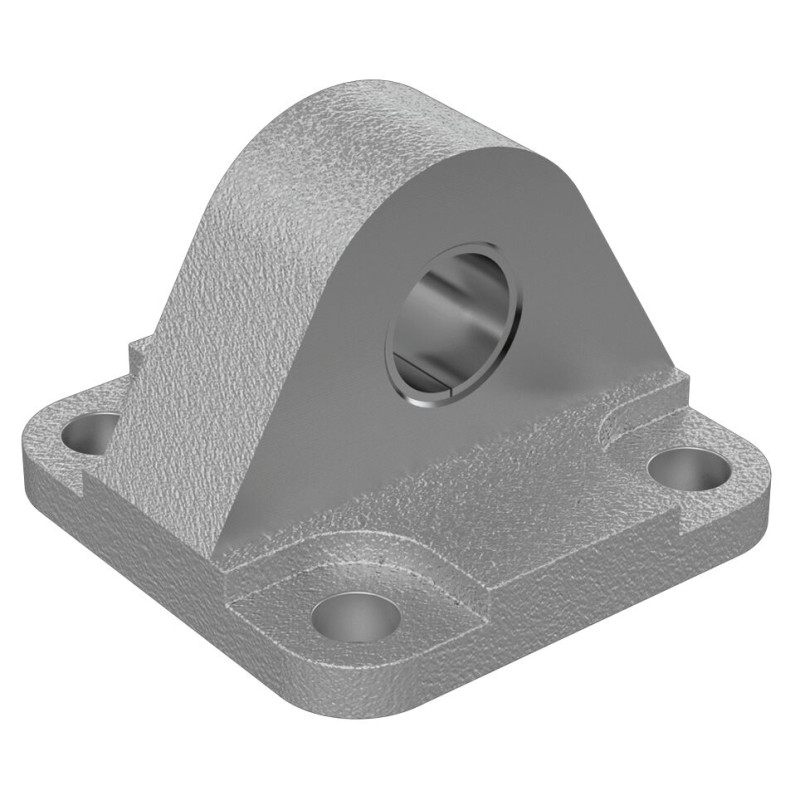

R15613B025
EMC50

R15613B025
  • Availability: on request
  • Weight: 0.18 KG
  • Part number: R15613B025
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R15613B025
Physical size and weight
Net weight 0.181 kg
Dimension hex socket head cap screw DIN 912 thread diameter M8
Hex socket head cap screw DIN 912 screw Dimension, length 20 mm
Other properties
Fastening elements for electromechanical cylinders Swivel mount
Nominal size 50
Material of electromechanical cylinders Aluminum
Dimension CN H7 16 mm
Dimension D1 H13 9 mm
Dimension E 65 mm
Dimension E tolerance ± 0.5
Dimension E1 65 mm
Dimension E1 tolerance ± 0.5
Dimension ER 20
Dimension ER tolerance ± 0.2
Dimension EU 21 mm
Dimension EU tolerance ± 0.2
Dimension FL 27 mm
Dimension FL tolerance ± 0.2
Dimension H 10.5 mm
Tolerance H ± 0.5
Dimension I2 6.5 mm
Dimension I2 tolerance ± 0.5
Dimension R1 10 mm
Dimension R2 10 mm
Dimension Tg 46.5 mm
Dimension TG 46.5 mm
Dimension hex socket head cap screws DIN 912 M8x20 mm
Features
  • Group 6, option 05
  • Material: Aluminum
  • Counterpart to clevis bracket with load measuring pin
