R349941000
EMC40/50 &

R349941000
  • Availability: on request
  • Weight: 0.39 KG
  • Part number: R349941000
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349941000
Physical size and weight
Net weight 0.385 kg
Other properties

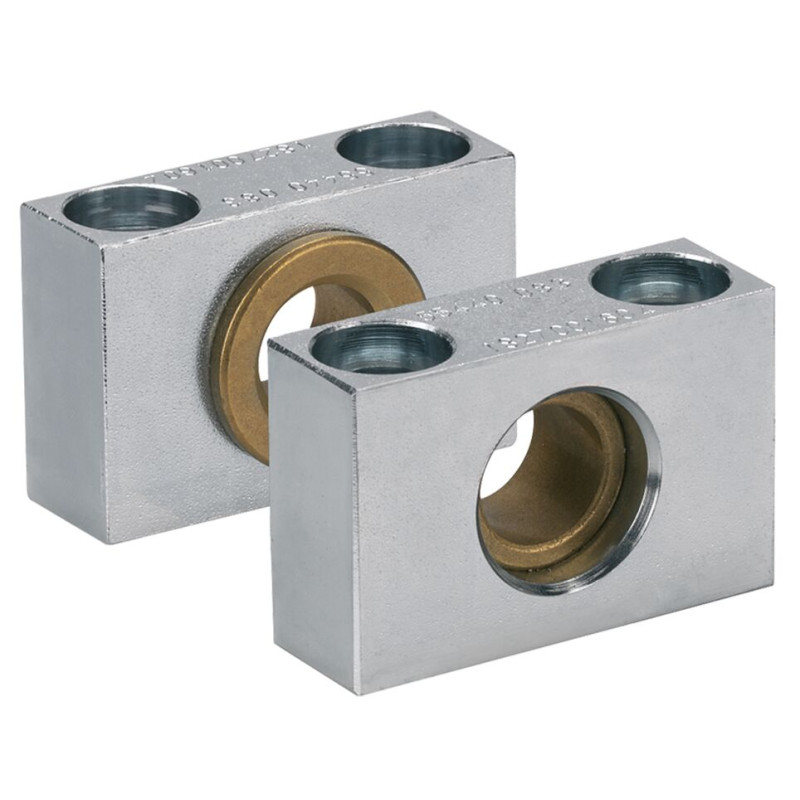

Fastening elements for electromechanical cylinders Bearing for trunnion
Nominal size 4050
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension A (profiled rail systems) 36 mm
Dimension A tolerance ± 0.2
Dimension B1 f8 55 mm
Dimension B2 (profiled rail systems) 21 mm
Dimension B4 18 mm
Dimension C 12
Dimension D1 H7 16 mm
Dimension D2 H12 9 mm
Dimension D3 H13 15 mm
Dimension F x 45° 1.6 mm
Dimension H1 (profiled rail systems) 36
Dimension H2 (profiled rail systems) 18 mm
Dimension H2 tolerance ± 0.1
Dimension T3 (profiled rail systems) 9 mm
Dimension T3 tolerance - 0.4
Footnote angle α Fmax Bearing for trunnion for vertical load; if α Fmax is not complied with, a positive lock must be added
Angle α Fmax 180180
Features
  • included in group 3, option 03; group 5, option 03
  • Material: Galvanized steel, with female connectors made of sintered bronze
