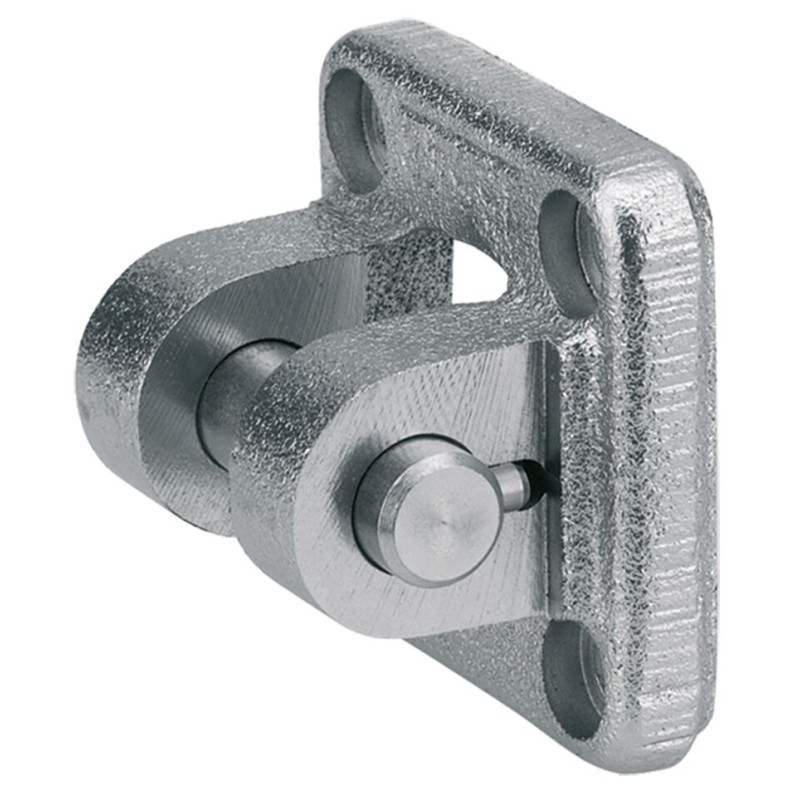

R349945100
EMC32 &

R349945100
  • Availability: on request
  • Weight: 0.10 KG
  • Part number: R349945100
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349945100
Physical size and weight
Net weight 98.5 g
Outer diameter D 30 mm
Dimension hex socket head cap screw DIN 912 thread diameter M6
Hex socket head cap screw DIN 912 screw Dimension, length 18 mm
Other properties
Fastening elements for electromechanical cylinders Clevis mount
Nominal size 32
Footnote max. dynamic load Fmax EMC
Surface finishing forged
Pitch T guide rail 3 mm
Material of electromechanical cylinders Aluminum
Dimension B3 3.3 mm
Dimension B3 tolerance ± 0.2
Dimension CF F7 10 mm
Dimension CG D10 14 mm
Dimension CP d12 34 mm
Dimension D 30 mm
Dimension D3 6.6 mm
Dimension D4 11 mm
Dimension E 49 mm
Dimension FM 22 mm
Dimension FM tolerance ± 0.2
Dimension L1 4.5 mm
Dimension L1 tolerance ± 0.5
Dimension L11 16.5 mm
Dimension L11 tolerance - 0.5
Dimension L4 5.5 mm
Dimension L4 tolerance ± 0.5
Dimension R4 17 mm
Dimension SR 11 mm
Dimension T 3 mm
Dimension T tolerance ± 0.2
Dimension Tg 32.5 mm
Dimension TG 32.5 mm
Dimension TG tolerance ± 0.2
Dimension hex socket head cap screws DIN 912 M6x18 mm
Features
  • Group 1, option 01; group 5, option 08
  • Material: Aluminum/galvanized spheroidal graphite iron
CAD (2)
File R349945100.stp (ALL)
File R349945100.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
