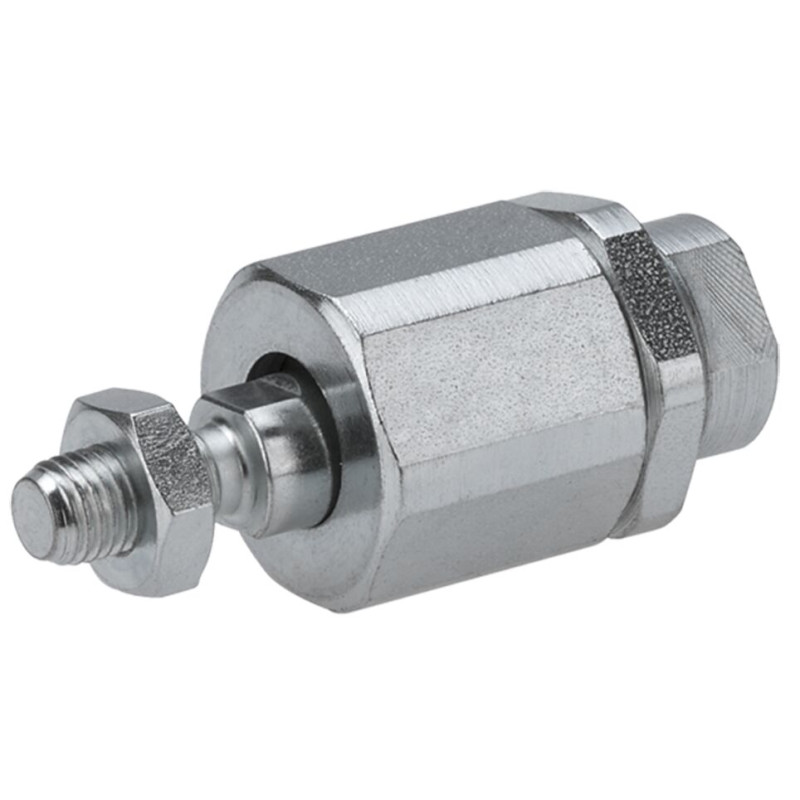

R349950900
EMC100XC M36X2

R349950900
  • Availability: on request
  • Weight: 5.06 KG
  • Part number: R349950900
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349950900
Physical size and weight
Net weight 5.06 kg
Other properties
Fastening elements for electromechanical cylinders Flexible coupling
Nominal size 100XC
Max. dynamic load 15000 bar
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension axial clearance 0.05 mm ... 0.2 mm
Dimension of axial clearance max. 0.2 mm
Dimension of axial clearance min. 0.05 mm
Dimension B1 18 mm
Dimension D1 80 mm
Dimension D2 80 mm
Dimension D3 38 mm
Dimension F 86 mm
Dimension KK M36x2 mm
Dimension L 241 mm
Dimension L tolerance ± 2
Dimension L2 72 mm
Dimension L3 18.2 mm
Dimension L3 tolerance ± 1
Dimension RV 1.5 mm
Dimension SW1 50 mm
Dimension SW2 36 mm
Dimension SW3 55 mm
Dimension SW4 75 mm
Features
  • Group 2, option 04
  • Material: Galvanized steel
  • Radial clearance 0 ... 2 mm
