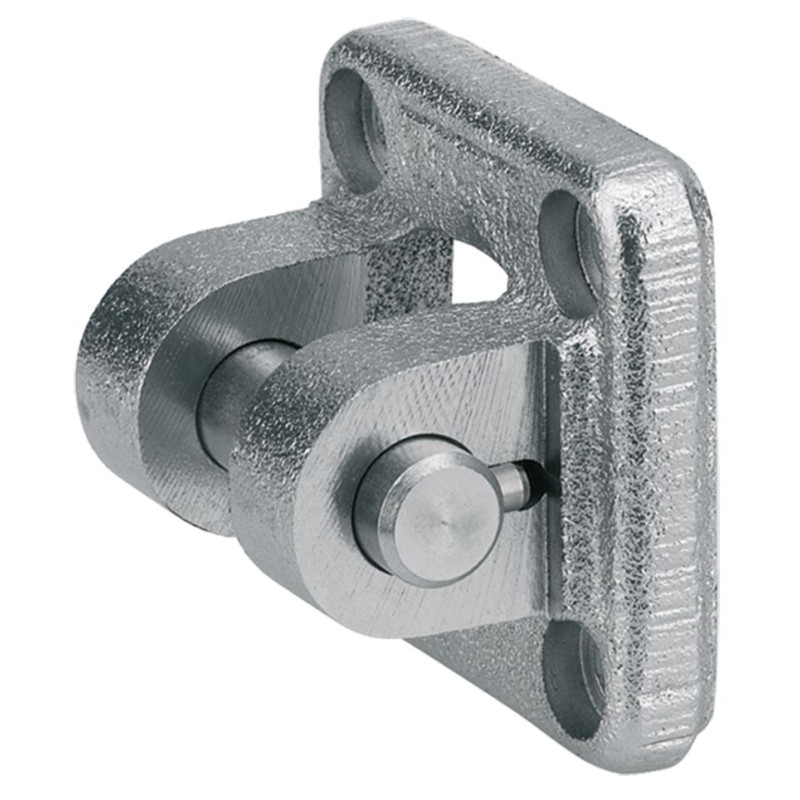

R349945600
EMC100 &

R349945600
  • Availability: on request
  • Weight: 0.92 KG
  • Part number: R349945600
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349945600
Physical size and weight
Net weight 0.924 kg
Outer diameter D 55 mm
Dimension hex socket head cap screw DIN 912 thread diameter M10
Hex socket head cap screw DIN 912 screw Dimension, length 20 mm
Other properties
Fastening elements for electromechanical cylinders Clevis mount
Nominal size 100
Max. dynamic load 22900 bar
Surface finishing forged
Pitch T guide rail 4 mm
Material of electromechanical cylinders Aluminum
Dimension B3 4.3 mm
Dimension B3 tolerance ± 0.2
Dimension CF F7 20 mm
Dimension CG D10 25 mm
Dimension CP d12 75 mm
Dimension D 55 mm
Dimension D3 11 mm
Dimension D4 18 mm
Dimension E 117 mm
Dimension FM 41 mm
Dimension FM tolerance ± 0.2
Dimension L1 4.5 mm
Dimension L1 tolerance ± 0.5
Dimension L11 27 mm
Dimension L11 tolerance - 0.5
Dimension L4 10 mm
Dimension L4 tolerance ± 0.5
Dimension R4 32 mm
Dimension SR 20 mm
Dimension T 4 mm
Dimension T tolerance ± 0.2
Dimension Tg 89 mm
Dimension TG 89 mm
Dimension TG tolerance ± 0.2
Dimension hex socket head cap screws DIN 912 M10x20 mm
Features
  • Group 1, option 01; group 5, option 08
  • Material: Aluminum/galvanized spheroidal graphite iron
