R349947700
CETOP EMC50 &

R349947700
  • Availability: on request
  • Weight: 0.43 KG
  • Part number: R349947700
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349947700
Physical size and weight
Net weight 433.3 g
Other properties

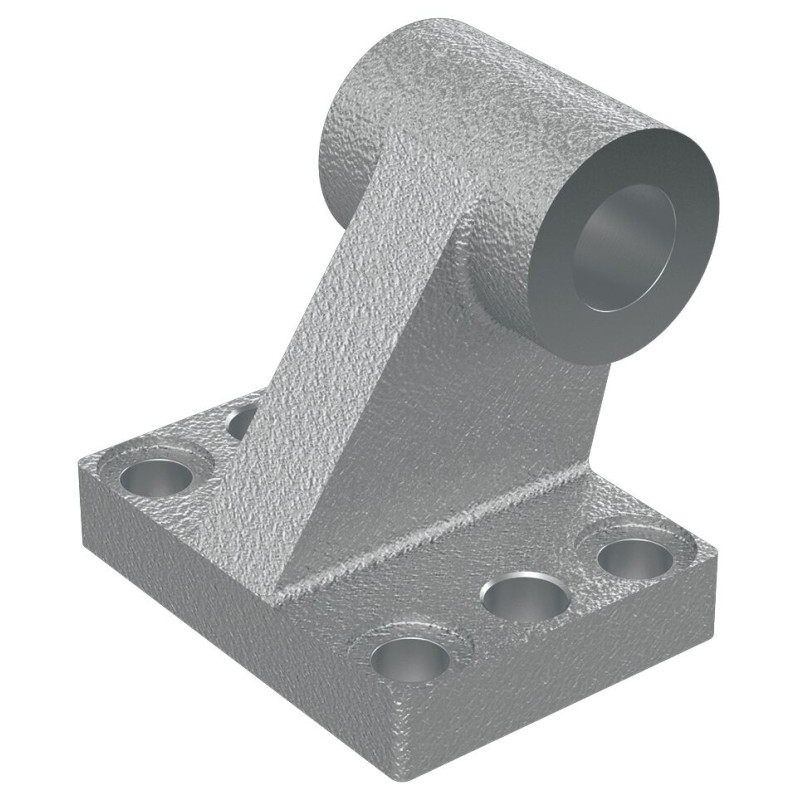

Fastening elements for electromechanical cylinders Bearing block
Nominal size 50
Surface finishing galvanized
Pitch T guide rail 6 mm
Material of electromechanical cylinders Cast iron with spheroidal graphite
Dimension BR 13 mm
Dimension BT 12 mm
Dimension CK H9 12 mm
Dimension EB H13 11 mm
Dimension EM 32 mm
Dimension GL 33 mm
Dimension HB H13 9 mm
Dimension L tolerance ± 0.2
Dimension L3 16 mm
Dimension PH JS15 45 mm
Dimension RA JS14 30 mm
Dimension T 6 mm
Dimension TE JS14 50 mm
Dimension TL tolerance -0.2,-0.6
Dimension UL 65 mm
Dimension UR 45 mm
Features
  • Group 6, option 01
  • Material: Galvanized cast iron with spheroidal graphite
  • Counterpart to clevis mount group 5, option 07
CAD (2)
File R349947700.stp (ALL)
File R349947700.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
