R349947600
CETOP EMC40 &

R349947600
  • Availability: on request
  • Weight: 0.24 KG
  • Part number: R349947600
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349947600
Physical size and weight
Net weight 235.6 g
Other properties

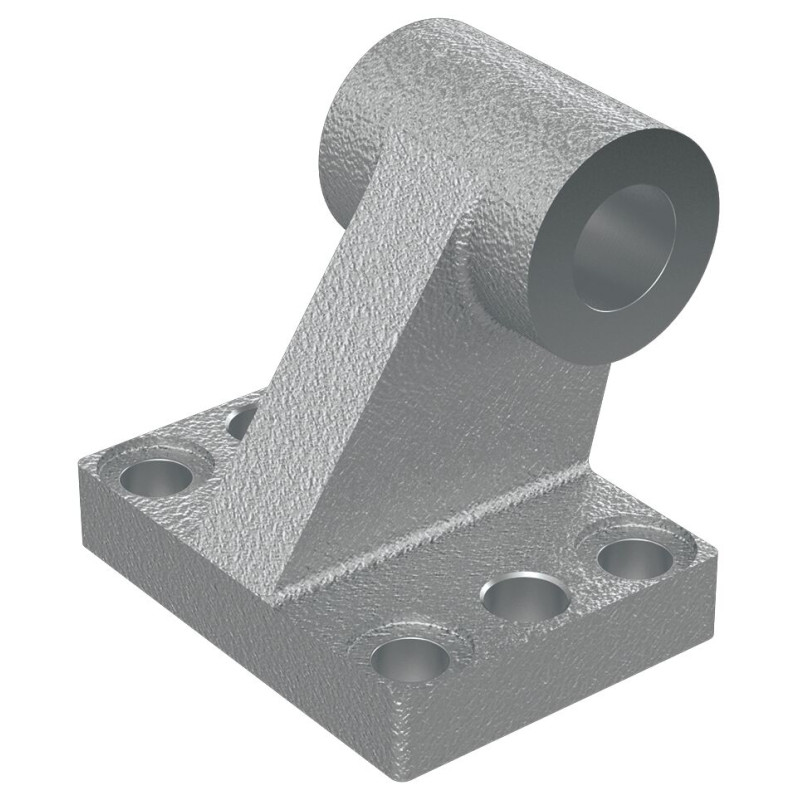

Fastening elements for electromechanical cylinders Bearing block
Nominal size 40
Surface finishing galvanized
Pitch T guide rail 4 mm
Material of electromechanical cylinders Cast iron with spheroidal graphite
Dimension BR 11 mm
Dimension BT 10 mm
Dimension CK H9 12 mm
Dimension EB H13 10 mm
Dimension EM 28 mm
Dimension GL 24 mm
Dimension HB H13 6.6 mm
Dimension L tolerance ± 0.2
Dimension L3 12 mm
Dimension PH JS15 36 mm
Dimension RA JS14 22 mm
Dimension T 4 mm
Dimension TE JS14 41 mm
Dimension TL tolerance -0.2,-0.6
Dimension UL 54 mm
Dimension UR 35 mm
Features
  • Group 6, option 01
  • Material: Galvanized cast iron with spheroidal graphite
  • Counterpart to clevis mount group 5, option 07
CAD (2)
File R349947600.stp (ALL)
File R349947600.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
