R349947500
CETOP EMC32 &

R349947500
  • Availability: on request
  • Weight: 0.15 KG
  • Part number: R349947500
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349947500
Physical size and weight
Net weight 154.4 g
Other properties

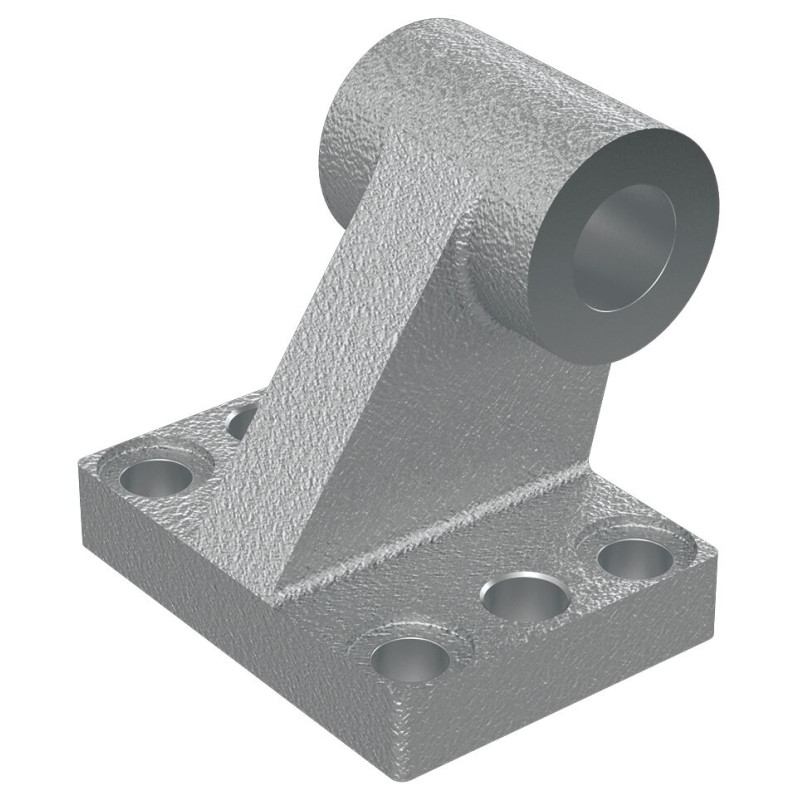

Fastening elements for electromechanical cylinders Bearing block
Nominal size 32
Surface finishing galvanized
Pitch T guide rail 4 mm
Material of electromechanical cylinders Cast iron with spheroidal graphite
Dimension BR 10 mm
Dimension BT 8 mm
Dimension CK H9 10 mm
Dimension EB H13 10 mm
Dimension EM 26 mm
Dimension GL 21 mm
Dimension HB H13 6.6 mm
Dimension L tolerance ± 0.2
Dimension L3 10 mm
Dimension PH JS15 32 mm
Dimension RA JS14 18 mm
Dimension T 4 mm
Dimension TE JS14 38 mm
Dimension TL tolerance -0.2,-0.6
Dimension UL 51 mm
Dimension UR 31 mm
Features
  • Group 6, option 01
  • Material: Galvanized cast iron with spheroidal graphite
  • Counterpart to clevis mount group 5, option 07
CAD (2)
File R349947500.stp (ALL)
File R349947500.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
