R349946400
C EMC40 &

R349946400
  • Availability: on request
  • Weight: 0.25 KG
  • Part number: R349946400
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349946400
Physical size and weight
Net weight 0.251 kg
Other properties

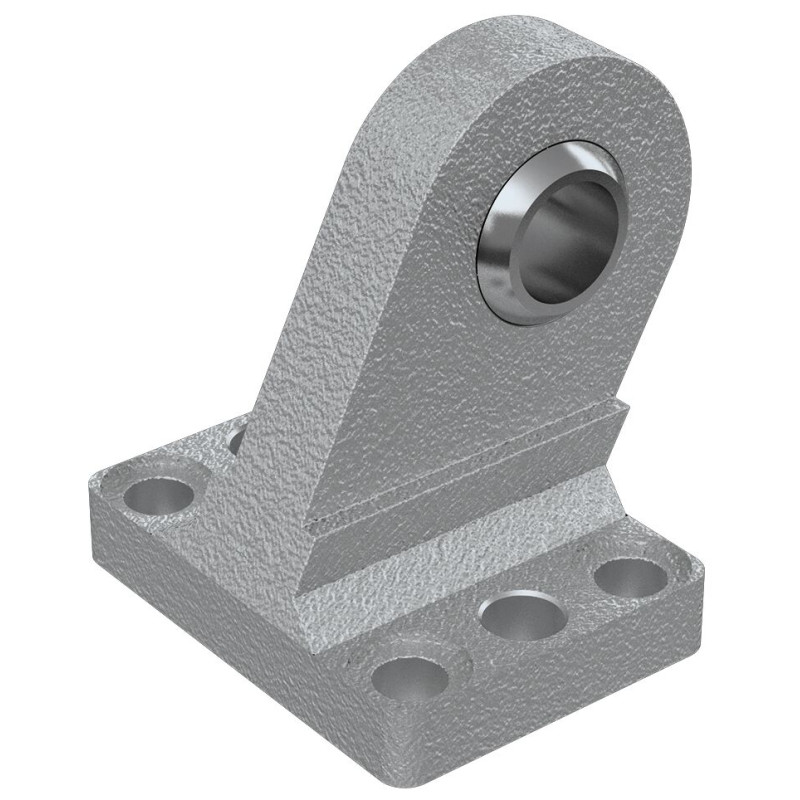

Fastening elements for electromechanical cylinders Swivel bearing
Nominal size 40
Surface finishing galvanized
Material of electromechanical cylinders Cast iron with spheroidal graphite
Dimension CH JS15 36 mm
Dimension CN H7 12 mm
Dimension EN 16 mm
Dimension EN tolerance - 1
Dimension ER max. 18 mm
Dimension EU 12 mm
Dimension G1 JS14 24 mm
Dimension G2 JS14 22 mm
Dimension G3 max. 35 mm
Dimension H1 (profiled rail systems) 16
Dimension H2 (profiled rail systems) 9 mm
Dimension H2 tolerance ± 1
Dimension K1 JS14 41 mm
Dimension K2 max. 54 mm
Dimension S H13 6.6 mm
Features
  • Group 6, option 03
  • Material: Galvanized cast iron with spheroidal graphite
CAD (2)
File R349946400.stp (ALL)
File R349946400.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
