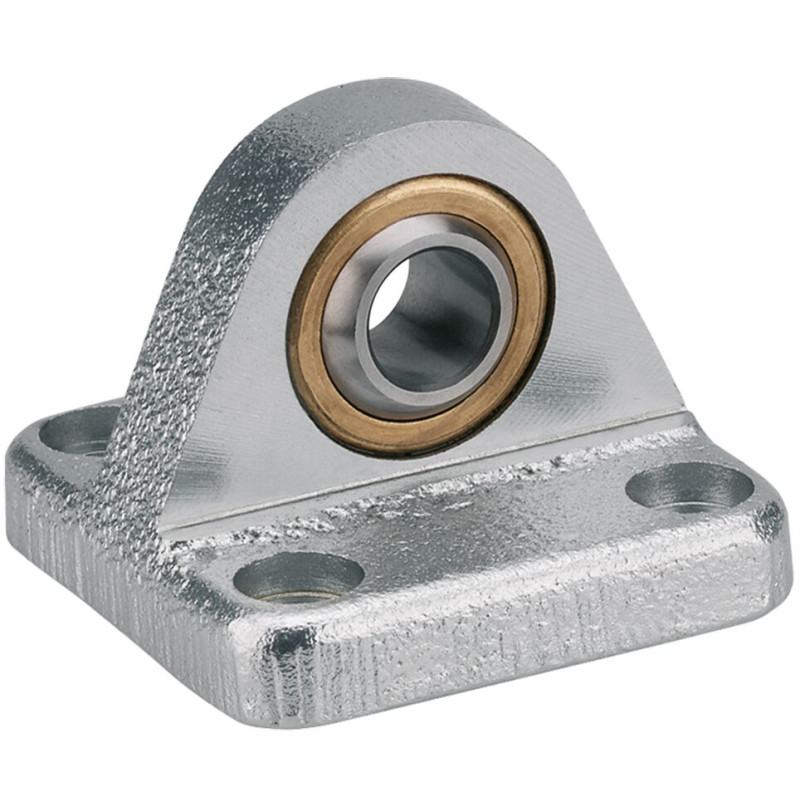

R349947300
B EMC80 &

R349947300
  • Availability: on request
  • Weight: 0.60 KG
  • Part number: R349947300
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349947300
Physical size and weight
Net weight 0.6 kg
Dimension hex socket head cap screw DIN 912 thread diameter M10
Hex socket head cap screw DIN 912 screw Dimension, length 20 mm
Other properties
Fastening elements for electromechanical cylinders Swivel bearing
Nominal size 80
Max. dynamic load 17800 bar
Material of electromechanical cylinders Aluminum
Dimension CN H7 20 mm
Dimension D1 H13 11 mm
Dimension D2 H13 18 mm
Dimension E 95 mm
Dimension EN 25 mm
Dimension EN tolerance - 0.1
Dimension ER 27
Dimension EU 18 mm
Dimension FL 36 mm
Dimension FL tolerance - 0.2
Dimension H 14 mm
Dimension I2 10 mm
Dimension l3 min. 70 mm
Dimension R 24 mm
Dimension Tg 72 mm
Dimension TG 72 mm
Dimension TG tolerance ± 0.2
Dimension hex socket head cap screws DIN 912 M10x20 mm
Features
  • Group 6, option 04
  • Material: Aluminum/galvanized cast iron with spheroidal graphite
