R349947200
B EMC63 &

R349947200
  • Availability: on request
  • Weight: 0.29 KG
  • Part number: R349947200
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349947200
Physical size and weight
Net weight 290 g
Dimension hex socket head cap screw DIN 912 thread diameter M8
Hex socket head cap screw DIN 912 screw Dimension, length 20 mm
Other properties

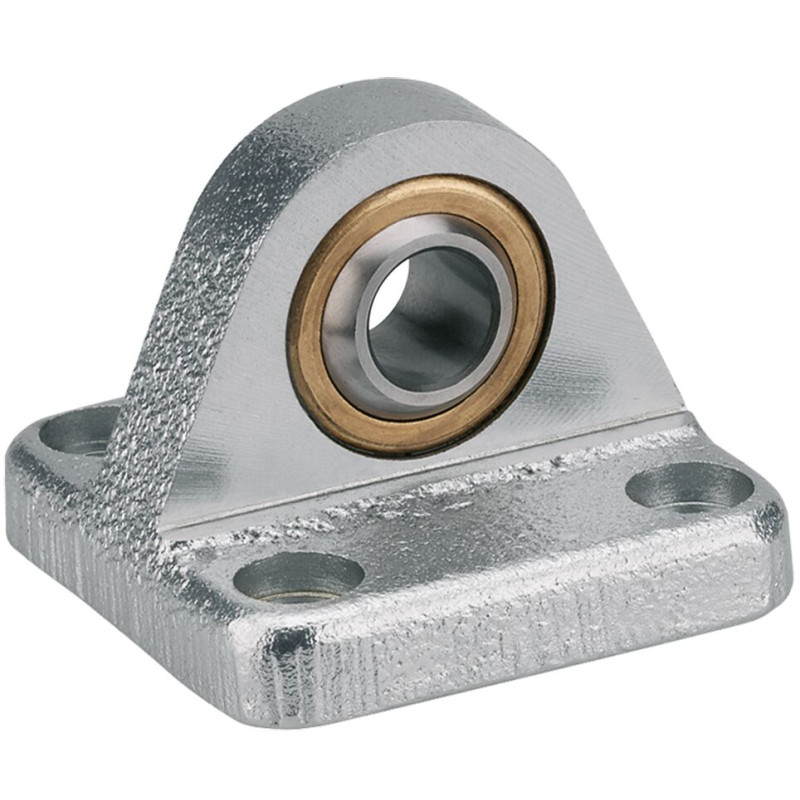

Fastening elements for electromechanical cylinders Swivel bearing
Nominal size 63
Max. dynamic load 14500 bar
Material of electromechanical cylinders Aluminum
Dimension CN H7 16 mm
Dimension D1 H13 9 mm
Dimension D2 H13 15 mm
Dimension E 75 mm
Dimension EN 21 mm
Dimension EN tolerance - 0.1
Dimension ER 23
Dimension EU 15 mm
Dimension FL 32 mm
Dimension FL tolerance - 0.2
Dimension H 10.5 mm
Dimension I2 6.5 mm
Dimension l3 min. 55 mm
Dimension R 21 mm
Dimension Tg 56.5 mm
Dimension TG 56.5 mm
Dimension TG tolerance ± 0.2
Dimension hex socket head cap screws DIN 912 M8x20 mm
Features
  • Group 6, option 04
  • Material: Aluminum/galvanized cast iron with spheroidal graphite
