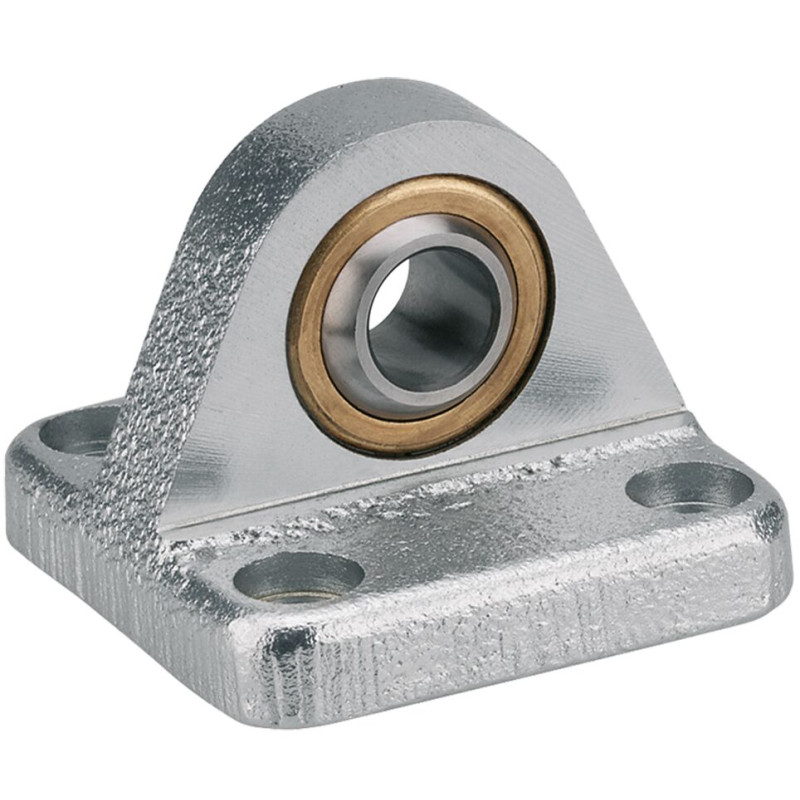

R349947100
B EMC50 &

R349947100
  • Availability: on request
  • Weight: 0.23 KG
  • Part number: R349947100
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349947100
Physical size and weight
Net weight 231.3 g
Dimension hex socket head cap screw DIN 912 thread diameter M8
Hex socket head cap screw DIN 912 screw Dimension, length 20 mm
Other properties
Fastening elements for electromechanical cylinders Swivel bearing
Nominal size 50
Footnote max. dynamic load Fmax EMC
Material of electromechanical cylinders Aluminum
Dimension CN H7 16 mm
Dimension D1 H13 9 mm
Dimension D2 H13 15 mm
Dimension E 65 mm
Dimension EN 21 mm
Dimension EN tolerance - 0.1
Dimension ER 20
Dimension EU 15 mm
Dimension FL 27 mm
Dimension FL tolerance - 0.2
Dimension H 10.5 mm
Dimension I2 6.5 mm
Dimension l3 min. 48 mm
Dimension R 19 mm
Dimension Tg 46.5 mm
Dimension TG 46.5 mm
Dimension TG tolerance ± 0.2
Dimension hex socket head cap screws DIN 912 M8x20 mm
Features
  • Group 6, option 04
  • Material: Aluminum/galvanized cast iron with spheroidal graphite
CAD (2)
File R349947100.stp (ALL)
File R349947100.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
