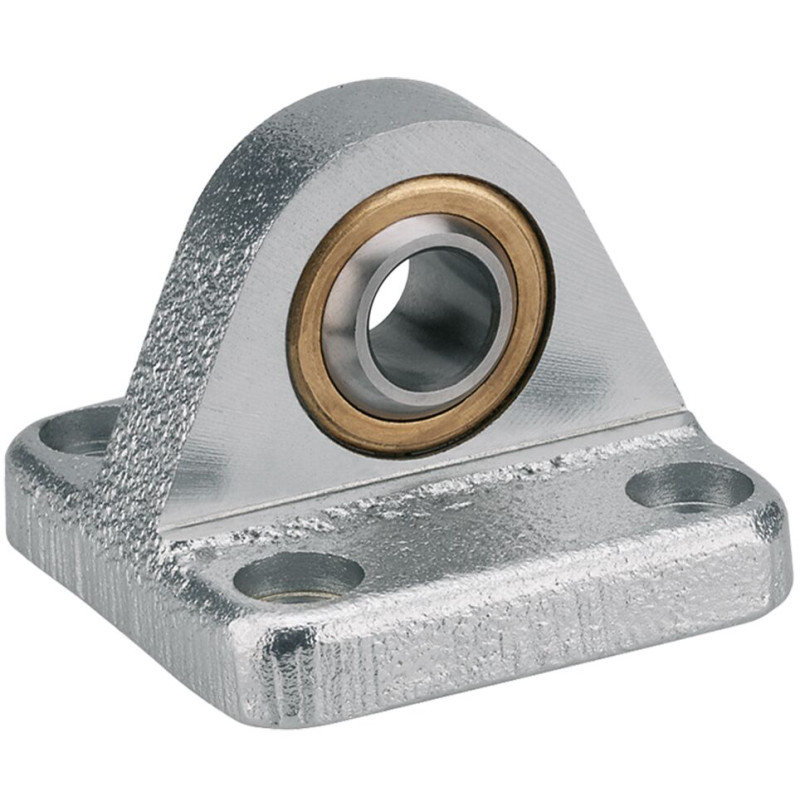

R349947000
B EMC40 &

R349947000
  • Availability: on request
  • Weight: 0.13 KG
  • Part number: R349947000
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349947000
Physical size and weight
Net weight 134.45 g
Dimension hex socket head cap screw DIN 912 thread diameter M6
Hex socket head cap screw DIN 912 screw Dimension, length 18 mm
Other properties
Fastening elements for electromechanical cylinders Swivel bearing
Nominal size 40
Footnote max. dynamic load Fmax EMC
Material of electromechanical cylinders Aluminum
Dimension CN H7 12 mm
Dimension D1 H13 6.6 mm
Dimension D2 H13 11 mm
Dimension E 53 mm
Dimension EN 16 mm
Dimension EN tolerance - 0.1
Dimension ER 18
Dimension EU 12 mm
Dimension FL 25 mm
Dimension FL tolerance - 0.2
Dimension H 9 mm
Dimension I2 5.5 mm
Dimension l3 min. 42 mm
Dimension R 15 mm
Dimension Tg 38 mm
Dimension TG 38 mm
Dimension TG tolerance ± 0.2
Dimension hex socket head cap screws DIN 912 M6x18 mm
Features
  • Group 6, option 04
  • Material: Aluminum/galvanized cast iron with spheroidal graphite
