R349946900
B EMC32 &

R349946900
  • Availability: on request
  • Weight: 0.21 KG
  • Part number: R349946900
  • Manufacturer: Bosch Rexroth

Price:

remove add

The minimum order quantity for the product is 0.

R349946900
Physical size and weight
Net weight 205.76 g
Dimension hex socket head cap screw DIN 912 thread diameter M6
Hex socket head cap screw DIN 912 screw Dimension, length 18 mm
Other properties

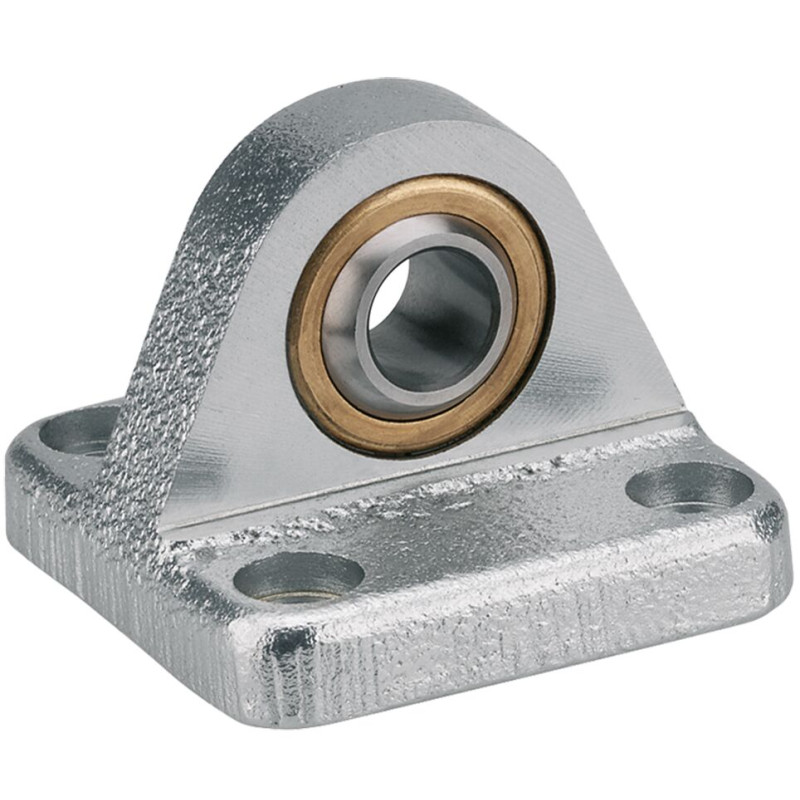

Fastening elements for electromechanical cylinders Swivel bearing
Nominal size 32
Footnote max. dynamic load Fmax EMC
Material of electromechanical cylinders Aluminum
Dimension CN H7 10 mm
Dimension D1 H13 6.6 mm
Dimension D2 H13 11 mm
Dimension E 47 mm
Dimension EN 14 mm
Dimension EN tolerance - 0.1
Dimension ER 15
Dimension EU 10.5 mm
Dimension FL 22 mm
Dimension FL tolerance - 0.2
Dimension H 9 mm
Dimension I2 5.5 mm
Dimension l3 min. 36 mm
Dimension R 12 mm
Dimension Tg 32.5 mm
Dimension TG 32.5 mm
Dimension TG tolerance ± 0.2
Dimension hex socket head cap screws DIN 912 M6x18 mm
Features
  • Group 6, option 04
  • Material: Aluminum/galvanized cast iron with spheroidal graphite
CAD (2)
File R349946900.igs (ALL)
File R349946900.stp (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
