Fyzická velikost a hmotnost
Další vlastnosti
| Dynamická nosnost C |
3000
N |
| Jmenovitá velikost |
12 x 10R x 2 - 2
|
| Kategorie |
A
|
| Konstrukční série |
Miniaturní konstrukční řada
|
| Maximální přípustná lineární rychlost vmax (m/min) |
60
m/min |
| Maximální provozní teplota |
+ 80
|
| Minimální provozní teplota |
- 10
|
| Oznámení k dynamické nosnosti C |
Nosnosti jsou platné pouze pro toleranční třídu T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Oznámení k maximální přípustné rychlosti vmax |
Viz "Ukazatel otáček d0 • n" (viz Všeobecné technické poznámky a informace, "Technické údaje", (Technické poznámky) a "Kritické otáčky ncr" (viz Všeobecné technické poznámky a informace, "Poznámky k projektování")
|
| Oznámení k přípustné provozní teplotě (min. … max.) |
Přípustné provozní teploty kuličkových šroubových převodů dovolují trvalou teplotu 80 °C a krátkodobě 100 °C, měřeno vždy na vnějším plášti matice.
|
| Oznámení ke statické nosnosti C0 |
Nosnosti jsou platné pouze pro toleranční třídu T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Provozní teplota (min. … max.) |
-10 °C ... +80 °C
|
| Rozměr B P9 |
3
mm |
| Rozměr d1 |
11.4
mm |
| Rozměr D1 g6 |
21
mm |
| Rozměr d2 |
9.9
mm |
| Rozměr D4 |
2
mm |
| Rozměr L |
33
mm |
| Rozměr L11 |
12
mm |
| Rozměr L6 |
10.5
mm |
| Rozměr L7 |
3.5
mm |
| Rozměr T1 |
1.8
mm |
| Skladovací teplota (min. … max.) |
-15 °C ... +80 °C
|
| Skladovací teplota max |
+ 80
|
| Skladovací teplota min |
- 15
|
| Směr stoupání |
Vpravo
|
| Statická nosnost C0 |
3600
N |
| Tolerance rozměru L |
± 0.1
|
| Tolerance rozměru L11 |
± 0.2
|
| Typ matice |

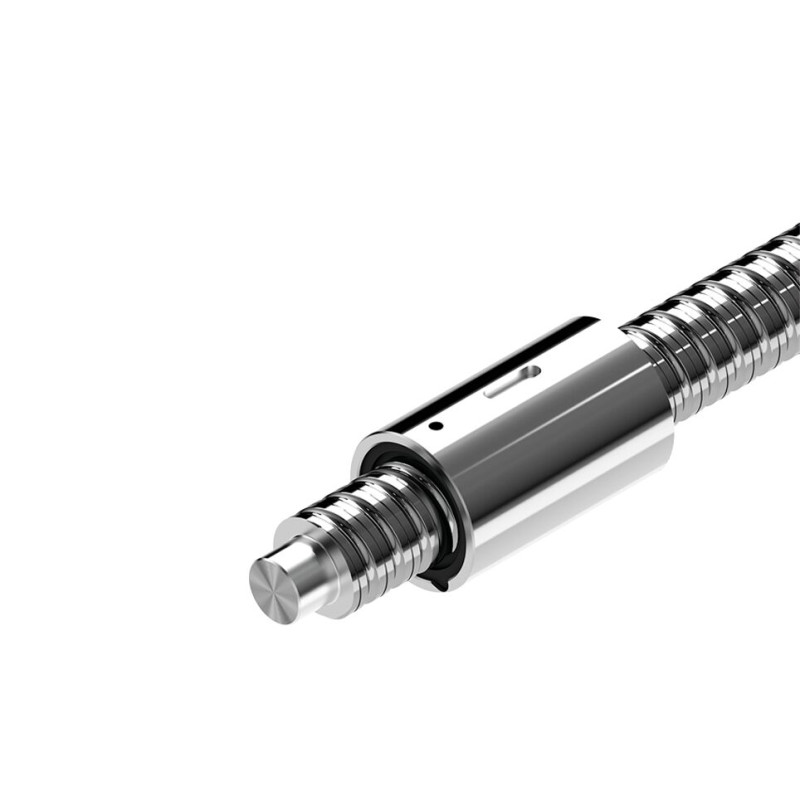

ZEM-E-K Jednoduchá válcová matice
|
Popis
Jednoduchá válcová matice ZEM-E-K se standardním těsněním a standardní axiální vůlí
Jmenovitý průměr d0 = 12
Stoupání P = 10 (vpravo)
Průměr kuličky Dw = 2
Počet otáček i = 2
Funkce
- Rozměry připojení Rexroth
- S těsněními
- Třída předpětí: C0, C00, C1
- Výjimka velikost 6 x 1/2, 8 x 1/2, 12 x 2: Třída předpětí C0, C00
- Třída tolerance: T5, T7, T9
