Fyzická velikost a hmotnost
Další vlastnosti
| Dynamická nosnost C |
25900
N |
| Jmenovitá velikost |
32 x 5R x 3,5 - 4
|
| Kategorie |
A
|
| Maximální provozní teplota |
+ 80
|
| Maximální přípustná lineární rychlost vmax (m/min) |
23
m/min |
| Maximální skladovací teplota |
+ 80
|
| Minimální provozní teplota |
- 10
|
| Minimální skladovací teplota |
- 15
|
| Poznámka ke statické nosnosti C0 |
Nosnosti jsou platné pouze pro toleranční třídy T3 a T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Poznámka k dynamické nosnosti C |
Nosnosti jsou platné pouze pro toleranční třídy T3 a T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Poznámka k maximální přípustné rychlosti vmax |
Viz "Ukazatel otáček d0 • n" (viz Všeobecné technické poznámky a informace, "Technické údaje", (Technické poznámky) a "Kritické otáčky ncr" (viz Všeobecné technické poznámky a informace, "Poznámky k projektování")
|
| Poznámka k přípustné provozní teplotě (min…max) |
Přípustné provozní teploty kuličkových šroubových převodů dovolují trvalou teplotu 80 °C a krátkodobě 100 °C, měřeno vždy na vnějším plášti matice.
|
| Provozní teplota (min. … max.) |
-10 °C ... +80 °C
|
| Rozměr B P9 |
5
mm |
| Rozměr D1 g6 |
50
mm |
| Rozměr D4 |
4
mm |
| Rozměr L |
48
mm |
| Rozměr L11 |
20
mm |
| Rozměr L6 |
14
mm |
| Rozměr L7 |
9.5
mm |
| Rozměr T1 |
3
mm |
| Rozměr d1 |
31
mm |
| Rozměr d2 |
28.4
mm |
| Skladovací teplota (min. … max.) |
-15 °C ... +80 °C
|
| Směr stoupání |
Vpravo
|
| Statická nosnost C0 |
40000
N |
| Série |
Konstrukční řada Standard
|
| Tolerance rozměru L |
± 0.1
|
| Tolerance rozměru L11 |
± 0.2
|
| Typ matice |
ZEM-E-A Jednoduchá válcová matice
|

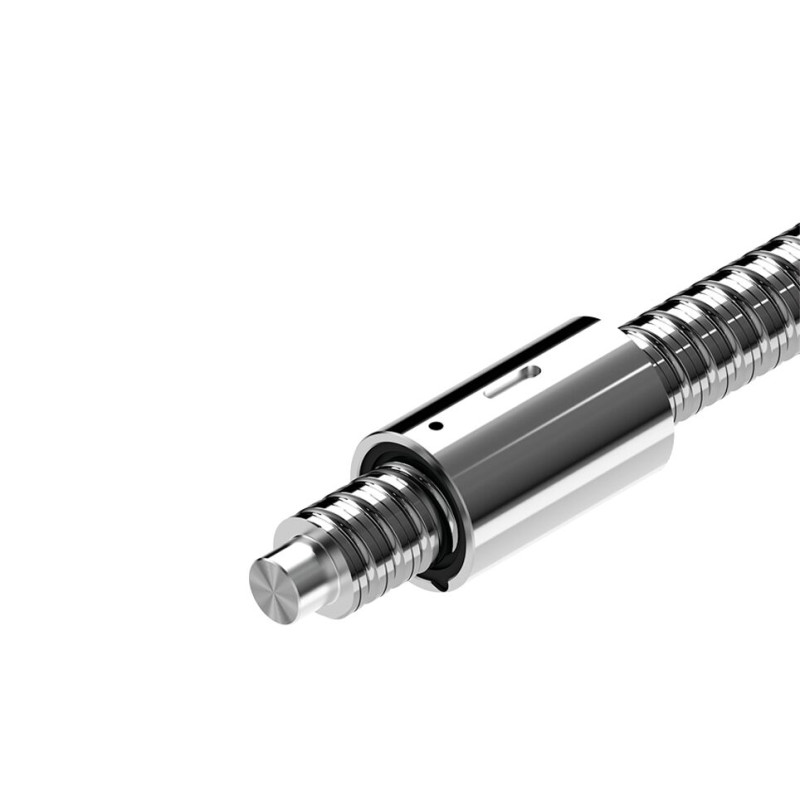

Popis
Jednoduchá válcová matice ZEM-E-A se standardním těsněním a standardní axiální vůlí
Jmenovitý průměr d0 = 32
Stoupání P = 5 (vpravo)
Průměr kuličky Dw = 3,5
Počet otáček i = 4
Funkce
- ZEM-E-A / matice s připojovacími rozměry podle DIN 69051, část 5
- S těsněními
- Částečně v levém provedení
- Třída předpětí: C0, C00, C1, C2, C3
- Třída tolerance: T3 (pro velikosti podle přehledu výrobků Vřetena, viz obecné technické poznámky a informace, „Popis výrobku“), T5, T7, T9
