Fyzická velikost a hmotnost
| Čistá hmotnost |
2.458
kg |
| Rozměr S2 průměr závitu (profilová vedení) |
M10
|
| Rozměr S3 průměr závitu (profilová vedení) |
M8
|
Další vlastnosti
| Jmenovitá velikost |
35
|
| Oznámení k přídržné síle energie pružiny se standardní přípojkou vzduchu |
Přídržná síla díky pružinové energii. Kontrola se provádí v namontovaném stavu s olejovou mazací vrstvou (ISO-VG 68).
|
| Poznámka pod čarou pro přídržnou sílu – energii pružiny s přípojkou vzduchu Plus |
Zvýšení přídržné síly dodatečným přívodem vzduchu na vzduchové přípojce Plus se 6,0 bar. Zapínání pomocí 5/2 nebo 5/3cestného ventilu.
|
| Poznámka pod čarou Rozměr H1 |
U válečkového vozíku .H. (...Hoch (Vysoká)...) Distanční deska nutná.
|
| Přípustná okolní teplota (min. … max.) |
0 °C ... +70 °C
|
| Příslušenství pro |
Vodicí kladka
|
| Rozměr A (profilová vedení) |
100
mm |
| Rozměr B1 |
109
mm |
| Rozměr E1 |
82
mm |
| Rozměr E2 (profilová vedení) |
62
mm |
| Rozměr E3 (profilová vedení) |
26
mm |
| Rozměr E6 |
24
mm |
| Rozměr F1 |
8
mm |
| Rozměr F2 |
11
mm |
| Rozměr H |
48
mm |
| Rozměr H1 (profilová vedení) |
42
|
| Rozměr N3 (profilová vedení) |
10
mm |
| Rozměr N4 (profilová vedení) |
10
mm |
| Rozměr X (profilová vedení) |
6.5
mm |
| Spotřeba vzduchu (normální litry) standardní přípojka vzduchu |
0.139
dm³/zdvih |
Popis

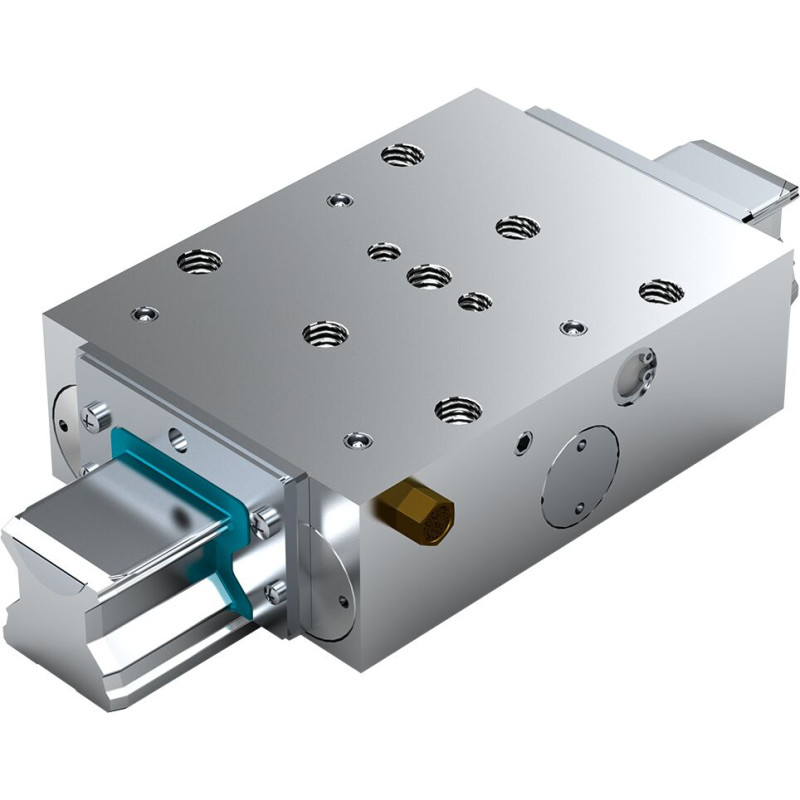

Pneumatický brzdný prvek UBPS*), FLS pro vedení válečkové kolejnice
Velikost = 35
Vhodné pro všechny válečkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Upíná a brzdí pomocí akumulátoru energie pružiny
- S tvarovým stykem integrované kontaktní profily pro maximální axiální a horizontální tuhost, díky tomu vynikající brzdný účinek
- Dynamická a statická stabilizace v axiálním směru
- Upíná a brzdí bez tlaku (energie pružiny)
- Kompaktní provedení, kompatibilní s DIN 645
- Počet upnutí až 1 milion
- Až 2 000 nouzových zabrzdění
- Integrované kompletní těsnění
- Vysoký trvalý výkon
- Vysoká přesnost polohování
- Mechanický klínový posuvný převod
- Masivní a tuhé ocelové pouzdro, chemicky poniklované
- Extrémně nízká spotřeba vzduchu
- Bezúdržbové
- 5 mil. upínacích cyklů (hodnota B10d) ‒ u přípojky PLUS nebude hodnoty B10d dosaženo
- Hodí se pro všechny válečkové kolejnice SNS
- Velmi vysoké axiální přídržné síly do 7 700 N při otevíracím tlaku 5,5 bar se silným akumulátorem energie pružiny
- Zvýšení přídržné síly do 9 200 N prostřednictvím přívodu vzduchu na vzduchové přípojce Plus
