Fyzická velikost a hmotnost
| Net weight |
1.08
kg |
| Dimension S2 thread diameter (profiled rail systems) |
M8
|
| Dimension S3 thread diameter (profiled rail systems) |
M6
|
Další vlastnosti
| Accessories for |
Runner block
|
| Nominal size |
25
|
| Note: spring energy holding force with standard air port |
Holding force achieved by spring energy. The inspection is done in a mounted state with a lubricated layer (ISO-VG 68).
|
| Permissible ambient temperature (min. ... max.) |
0 °C ... +70 °C
|
| Footnote for spring energy holding force with air-plus port |
Increased holding force by additional air admission at air-plus port with 6.0 bar. Switching via 5/2 or 5/3-way directional control valve.
|
| Air consumption (normal liter) standard air port |
0.08
dm³/stroke |
| Dimension A (profiled rail systems) |
70
mm |
| Dimension B1 |
99
mm |
| Dimension E1 |
57
mm |
| Dimension E2 (profiled rail systems) |
45
mm |
| Dimension E3 (profiled rail systems) |
20
mm |
| Dimension E6 |
20
mm |
| Dimension F1 |
6.5
mm |
| Dimension F2 |
11
mm |
| Dimension H |
36
mm |
| Dimension H1 (profiled rail systems) |
31
|
| Dimension N3 (profiled rail systems) |
7
mm |
| Dimension N4 (profiled rail systems) |
7
mm |
| Dimension X (profiled rail systems) |
5.5
mm |
| Footnote Dimension H1 |
For roller runner block .H. (...High...) Spacer plate necessary.
|
Popis

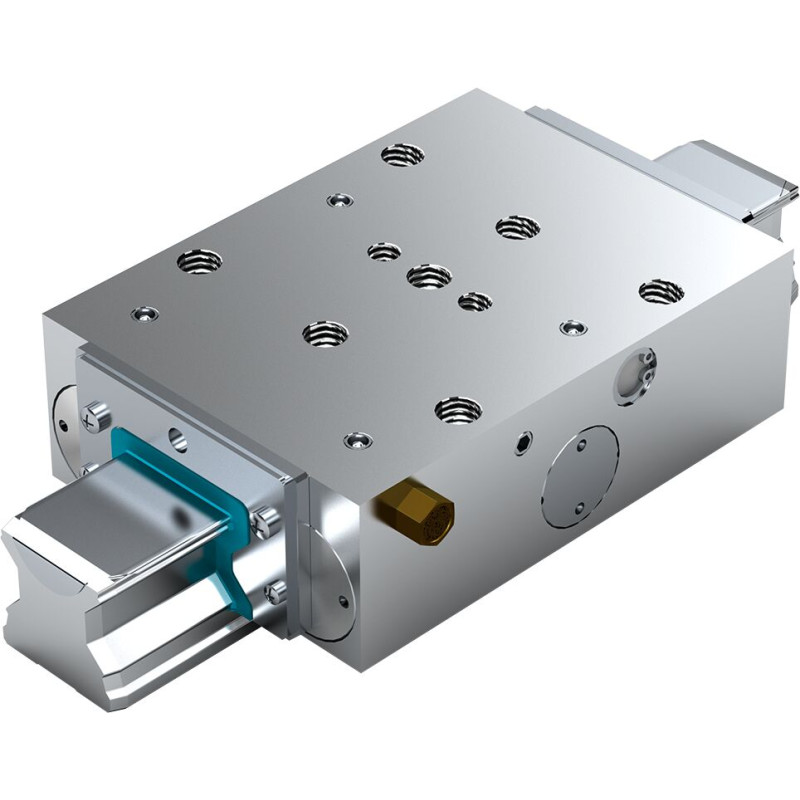

Pneumatický brzdný prvek UBPS*), FLS pro vedení válečkové kolejnice
Velikost = 25
Vhodné pro všechny válečkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Upíná a brzdí pomocí akumulátoru energie pružiny
- S tvarovým stykem integrované kontaktní profily pro maximální axiální a horizontální tuhost, díky tomu vynikající brzdný účinek
- Dynamická a statická stabilizace v axiálním směru
- Upíná a brzdí bez tlaku (energie pružiny)
- Kompaktní provedení, kompatibilní s DIN 645
- Počet upnutí až 1 milion
- Až 2 000 nouzových zabrzdění
- Integrované kompletní těsnění
- Vysoký trvalý výkon
- Vysoká přesnost polohování
- Mechanický klínový posuvný převod
- Masivní a tuhé ocelové pouzdro, chemicky poniklované
- Extrémně nízká spotřeba vzduchu
- Bezúdržbové
- 5 mil. upínacích cyklů (hodnota B10d) ‒ u přípojky PLUS nebude hodnoty B10d dosaženo
- Hodí se pro všechny válečkové kolejnice SNS
- Velmi vysoké axiální přídržné síly do 7 700 N při otevíracím tlaku 5,5 bar se silným akumulátorem energie pružiny
- Zvýšení přídržné síly do 9 200 N prostřednictvím přívodu vzduchu na vzduchové přípojce Plus
