Fyzická velikost a hmotnost
Další vlastnosti
| Dynamická nosnost C |
17000
N |
| Jmenovitá velikost |
20x5/10/20/40
|
| Mezní otáčky nmin |
3800
min⁻¹ |
| Oznámení k dynamické nosnosti C |
Nosnosti (axiální)
|
| Oznámení ke statické nosnosti C0 |
Nosnosti (axiální)
|
| Rozměr B (profilová vedení) |
25
mm |
| Rozměr B3 |
40
mm |
| Rozměr d |
12
mm |
| Rozměr D |
55
mm |
| Rozměr H1 (profilová vedení) |
41
|
| Rozměr H3 |
28
mm |
| Rozměr L1 |
42
mm |
| Rozměr L2 |
42
mm |
| Rozměr L3 |
15
mm |
| Rozměr L4 |
18
mm |
| Rozměr M1 |
72.5
mm |
| Rozměr S2 |
9.7
mm |
| Rozměr V1 |
66
mm |
| Rozměr V2 |
50
mm |
| Statická nosnost C0 |
24700
N |
| Tuhost ložiska (axiální) RFB |
375
N/μm |
| Typ |
Axiální kuličkové ložisko s kosoúhlým stykem
|
| Utahovací moment |
8
Nm |

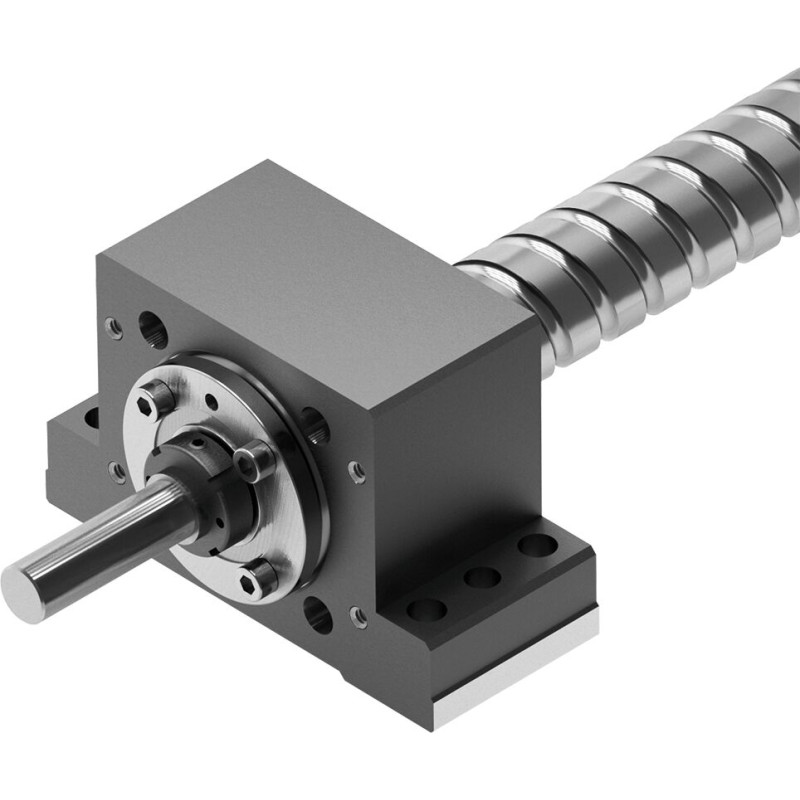

Popis
Jednotka stojanového ložiska obsahuje: Pouzdro přesného stojanového ložiska z oceli s dorazovými hranami po obou stranách, axiální šikmé kuličkové ložisko LGF, drážkovaná matice NMZ, vhodné pro konce vřetene tvar 81, 81A, 82, 82A
Funkce
- Jednotka stojanového ložiska obsahuje:
- Pouzdro přesného stojanového ložiska z oceli s dorazovými hranami po obou stranách
- Axiální šikmé kuličkové ložisko LGF
- Hřídelová matice NMZ
- Vhodné pro konce vřetene tvar 81, 81A, 82, 82A
