Fyzická velikost a hmotnost
Další vlastnosti
| Dynamická nosnost C |
2640
N |
| Jmenovitá velikost |
8 x 2,5R x 1,588 - 3
|
| Kategorie |
B
|
| Konstrukční série |
Miniaturní konstrukční řada
|
| Maximální přípustná lineární rychlost vmax (m/min) |
15
m/min |
| Maximální provozní teplota |
+ 80
|
| Minimální provozní teplota |
- 10
|
| Oznámení k dynamické nosnosti C |
Nosnosti jsou platné pouze pro toleranční třídu T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Oznámení k maximální přípustné rychlosti vmax |
Viz "Ukazatel otáček d0 • n" (viz Všeobecné technické poznámky a informace, "Technické údaje", (Technické poznámky) a "Kritické otáčky ncr" (viz Všeobecné technické poznámky a informace, "Poznámky k projektování")
|
| Oznámení k přípustné provozní teplotě (min. … max.) |
Přípustné provozní teploty kuličkových šroubových převodů dovolují trvalou teplotu 80 °C a krátkodobě 100 °C, měřeno vždy na vnějším plášti matice.
|
| Oznámení ke statické nosnosti C0 |
Nosnosti jsou platné pouze pro toleranční třídu T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Provozní teplota (min. … max.) |
-10 °C ... +80 °C
|
| Rozměr d1 |
7.5
mm |
| Rozměr D1 f9 |
16
mm |
| Rozměr D1 max |
15.987
mm |
| Rozměr D1 min |
15.953
mm |
| Rozměr d2 |
6.3
mm |
| Rozměr D5 |
30
mm |
| Rozměr D6 |
23
mm |
| Rozměr D7 |
3.4
mm |
| Rozměr L |
16
mm |
| Rozměr L10 |
3
mm |
| Rozměr L3 |
13
mm |
| Rozměr L4 |
3
mm |
| Skladovací teplota (min. … max.) |
-15 °C ... +80 °C
|
| Skladovací teplota max |
+ 80
|
| Skladovací teplota min |
- 15
|
| Směr stoupání |
Vpravo
|
| Statická nosnost C0 |
2800
N |
| Typ matice |
SEM-E-S Bezvůlově nastavitelná jednoduchá matice
|
| Úhel φ |
0
° |

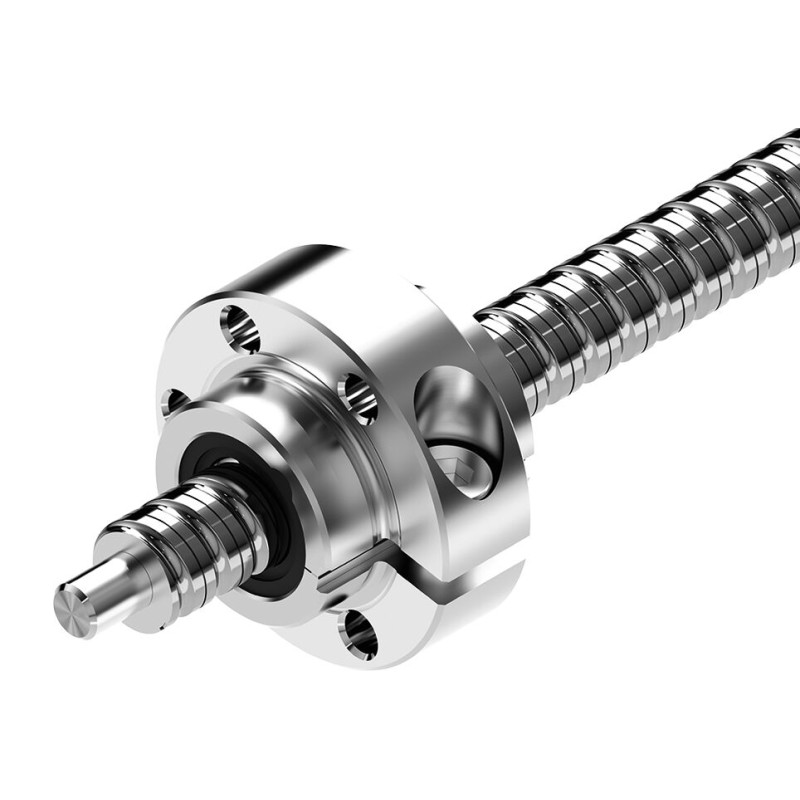

Popis
Těsně nastavitelná jednoduchá matice SEM-E-S se standardním těsněním a standardní axiální vůlí
Jmenovitý průměr d0 = 8
Stoupání P = 2,5 (vpravo)
Průměr kuličky Dw = 1,588
Počet otáček i = 3
Funkce
- Rozměry připojení Rexroth
- S těsněními
- Možnost nastavení předpětí
- Třída tolerance: T5, T7
