Fyzická velikost a hmotnost
Další vlastnosti
| Dynamická nosnost C |
60000
N |
| Jmenovitá velikost |
40 x 10L x 6 - 4
|
| Kategorie |
A
|
| Konstrukční série |
Konstrukční řada Standard
|
| Maximální přípustná lineární rychlost vmax (m/min) |
38
m/min |
| Maximální provozní teplota |
+ 80
|
| Minimální provozní teplota |
- 10
|
| Oznámení k dynamické nosnosti C |
Nosnosti jsou platné pouze pro toleranční třídy T3 a T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Oznámení k maximální přípustné rychlosti vmax |
Viz "Ukazatel otáček d0 • n" (oddíl "Technické poznámky") a "Kritické otáčky ncr" (oddíl Výpočet a příklady)
|
| Oznámení k přípustné provozní teplotě (min. … max.) |
Přípustné provozní teploty kuličkových šroubových převodů dovolují trvalou teplotu 80 °C a krátkodobě 100 °C, měřeno vždy na vnějším plášti matice.
|
| Oznámení ke statické nosnosti C0 |
Nosnosti jsou platné pouze pro toleranční třídy T3 a T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Provozní teplota (min. … max.) |
-10 °C ... +80 °C
|
| Rozměr d1 |
38
mm |
| Rozměr D1 f9 |
63
mm |
| Rozměr D1 max |
62.966
mm |
| Rozměr D1 min |
62.931
mm |
| Rozměr d2 |
33.8
mm |
| Rozměr D5 |
95
mm |
| Rozměr D6 |
78
mm |
| Rozměr D7 |
9
mm |
| Rozměr L |
70
mm |
| Rozměr L10 |
22.5
mm |
| Rozměr L3 |
25
mm |
| Rozměr L4 |
16
mm |
| Rozměr L5 |
22.5
mm |
| Rozměr Sx |
5
mm |
| Skladovací teplota (min. … max.) |
-15 °C ... +80 °C
|
| Skladovací teplota max |
+ 80
|
| Skladovací teplota min |
- 15
|
| Směr stoupání |
Vlevo
|
| Statická nosnost C0 |
86400
N |
| Typ matice |

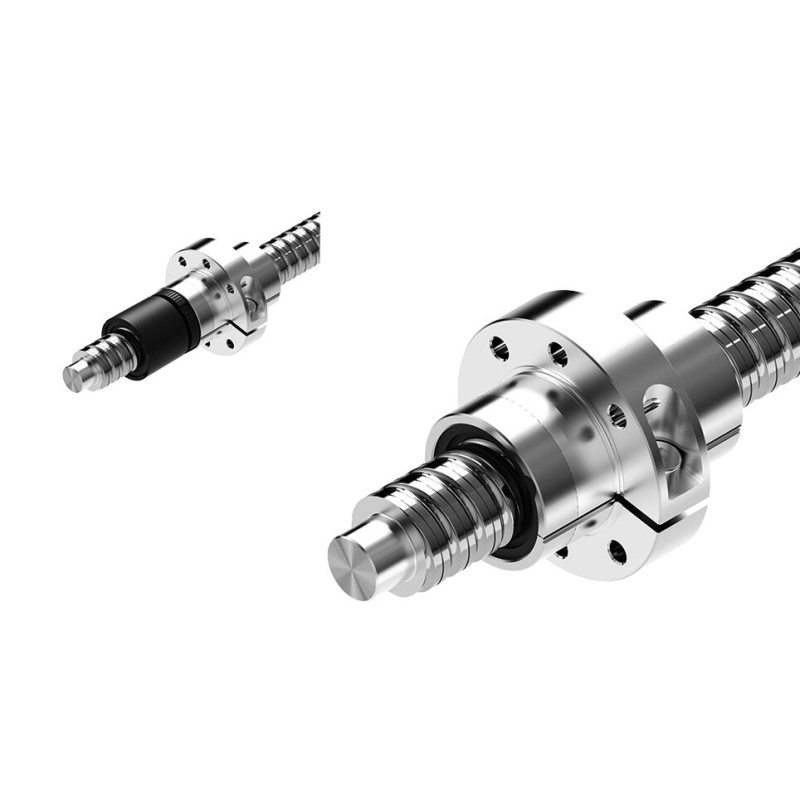

SEM-E-S Bezvůlově nastavitelná jednoduchá matice
|
| Úhel φ |
57
° |
| Vrtací schéma |
BB7
|
Popis
Těsně nastavitelná jednoduchá matice SEM-E-S se standardním těsněním a standardní axiální vůlí
Jmenovitý průměr d0 = 40
Stoupání P = 10 (vlevo)
Průměr kuličky Dw = 6
Počet otáček i = 4
Funkce
- Rozměry připojení Rexroth
- S těsněními
- Částečně v levém provedení
- Možnost nastavení předpětí
- Třída tolerance: T3 (pro velikosti podle přehledu výrobků Vřetena, viz Všeobecné technické poznámky a informace, „Popis výrobku“), T5, T7
