Fyzická velikost a hmotnost
Další vlastnosti
| Dynamická nosnost C |
38000
N |
| Jmenovitá velikost |
32 x 10R x 3,969 - 5
|
| Kategorie |
A
|
| Maximální provozní teplota |
+ 80
|
| Maximální přípustná lineární rychlost vmax (m/min) |
47
m/min |
| Maximální skladovací teplota |
+ 80
|
| Minimální provozní teplota |
- 10
|
| Minimální skladovací teplota |
- 15
|
| Poznámka ke statické nosnosti C0 |
Nosnosti jsou platné pouze pro toleranční třídy T3 a T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Poznámka k dynamické nosnosti C |
Nosnosti jsou platné pouze pro toleranční třídy T3 a T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Poznámka k maximální přípustné rychlosti vmax |
Viz "Ukazatel otáček d0 • n" (oddíl "Technické poznámky") a "Kritické otáčky ncr" (oddíl Výpočet a příklady)
|
| Poznámka k přípustné provozní teplotě (min…max) |
Přípustné provozní teploty kuličkových šroubových převodů dovolují trvalou teplotu 80 °C a krátkodobě 100 °C, měřeno vždy na vnějším plášti matice.
|
| Provozní teplota (min. … max.) |
-10 °C ... +80 °C
|
| Rozměr D1 f9 |
48
mm |
| Rozměr D1 max |
47.97
mm |
| Rozměr D1 min |
47.935
mm |
| Rozměr D5 |
73
mm |
| Rozměr D6 |
60
mm |
| Rozměr D7 |
6.6
mm |
| Rozměr L |
77
mm |
| Rozměr L10 |
28.5
mm |
| Rozměr L3 |
20
mm |
| Rozměr L4 |
16
mm |
| Rozměr L5 |
28.5
mm |
| Rozměr Sx |
4
mm |
| Rozměr d1 |
31
mm |
| Rozměr d2 |
27.9
mm |
| Skladovací teplota (min. … max.) |
-15 °C ... +80 °C
|
| Směr stoupání |
Vpravo
|
| Statická nosnost C0 |
58300
N |
| Série |
Konstrukční řada Standard
|
| Typ matice |
SEM-E-S Bezvůlově nastavitelná jednoduchá matice
|
| Vrtací schéma |
BB7
|
| Úhel φ |
168
° |
Popis

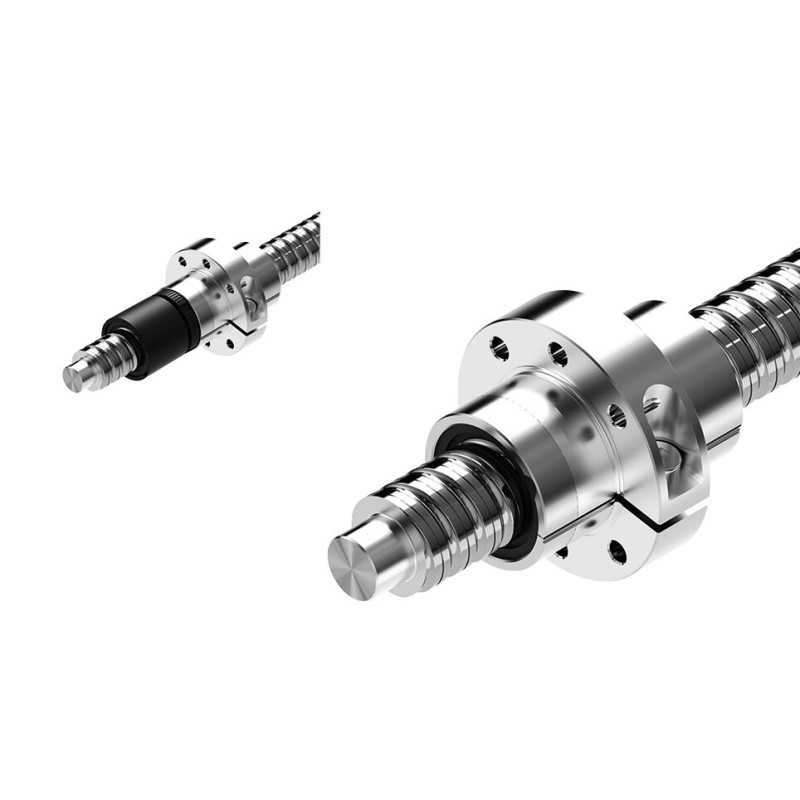

Těsně nastavitelná jednoduchá matice SEM-E-S se standardním těsněním a standardní axiální vůlí
Jmenovitý průměr d0 = 32
Stoupání P = 10 (vpravo)
Průměr kuličky Dw = 3,969
Počet otáček i = 5
Funkce
- Rozměry připojení Rexroth
- S těsněními
- Částečně v levém provedení
- Možnost nastavení předpětí
- Třída tolerance: T3 (pro velikosti podle přehledu výrobků Vřetena, viz Všeobecné technické poznámky a informace, „Popis výrobku“), T5, T7
