Fyzická velikost a hmotnost
Další vlastnosti
| Dynamická nosnost C |
25900
N |
| Jmenovitá velikost |
25
|
| Mezní otáčky nmin |
6300
min⁻¹ |
| Rozměr A (profilová vedení) |
80
mm |
| Rozměr B (profilová vedení) |
30
mm |
| Rozměr d |
17
mm |
| Rozměr D |
47
mm |
| Rozměr D1 g6 |
70
mm |
| Rozměr D2 |
72
mm |
| Rozměr D3 |
106
mm |
| Rozměr L |
60
mm |
| Rozměr L1 |
32
mm |
| Rozměr L2 |
15
mm |
| Rozměr L3 |
10
mm |
| Rozměr L6 |
3
mm |
| Rozměr V |
58
mm |
| Rozměr W |
88
mm |
| Rozměr Y |
14
mm |
| Statická nosnost C0 |
40500
N |
| Tuhost ložiska (axiální) RFB |
735
N/μm |
| Typ |
Axiální kuličkové ložisko s kosoúhlým stykem
|
| Utahovací moment |
15
Nm |
Popis

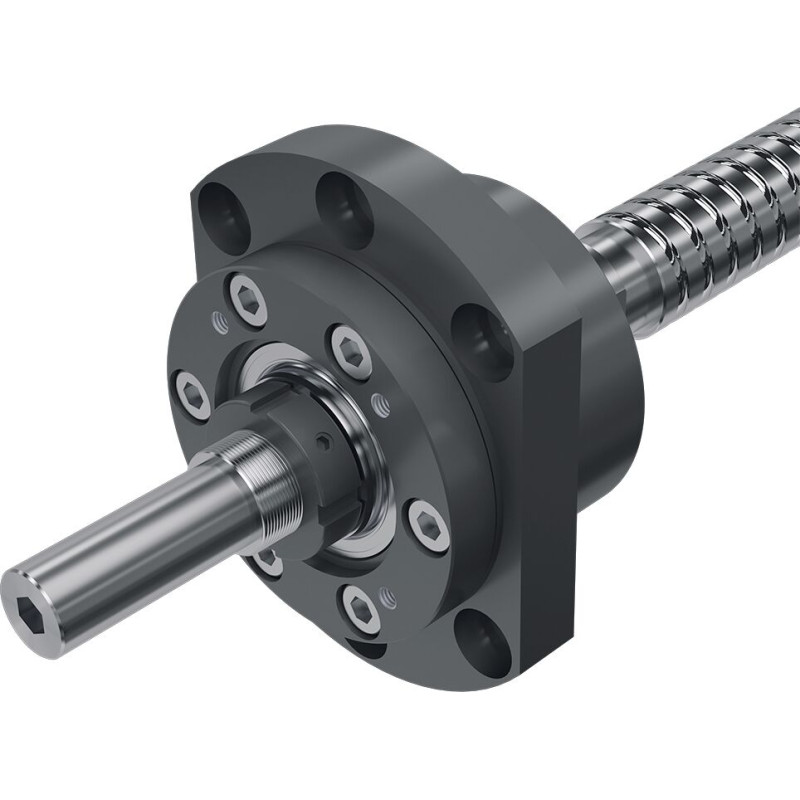

Jednotka přírubového ložiska obsahuje: Pouzdro přesného přírubového ložiska z oceli se dvěma předpjatými radioaxiálními kuličkovými ložisky, drážkovanou matici, víko
Funkce
- Konstrukční skupina ložiska obsahuje:
- Přesné přírubové pouzdro z oceli
- 2 předpjatá axiální šikmá kuličková ložiska
- Hřídelová matice
- Víko
- Radiální kroužek těsnění hřídele
- Vhodné pro konce vřetene tvar 81, 81A
