Fyzická velikost a hmotnost
Další vlastnosti
| Jmenovitá velikost |
50 x 10/12/16/20/25/30/40
|
| Typ |
Radiální kuličkové ložisko podle DIN 625
|
| Dynamická nosnost C |
25500
N |
| Oznámení k dynamické nosnosti C |
Nosnosti (radiální)
|
| Statická nosnost C0 |
13200
N |
| Oznámení ke statické nosnosti C0 |
Nosnosti (radiální)
|
| Velikost Poznámka pod čarou |
bez víka
|
| Rozměr B (profilová vedení) |
17
mm |
| Rozměr D |
72
mm |
| Rozměr d |
35
mm |
| Rozměr H1 (profilová vedení) |
112
|
| Rozměr H3 |
38
mm |
| Rozměr H4 |
25
mm |
| Rozměr H5 |
22
mm |
| Rozměr L1 |
144
mm |
| Rozměr L3 |
92
mm |
| Rozměr L4 |
118
mm |
| Rozměr V |
12
mm |
Popis

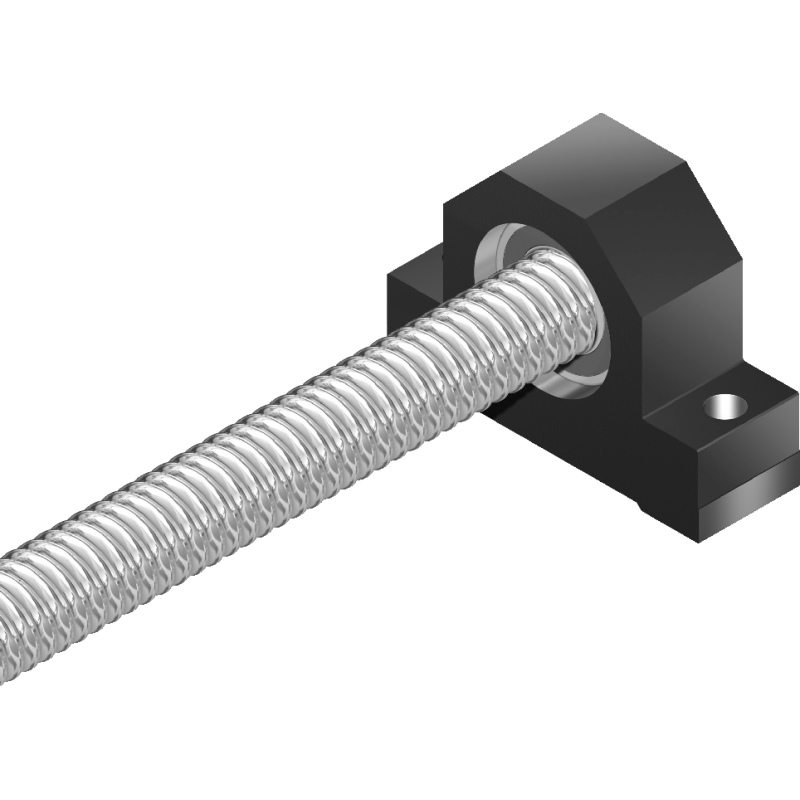

Jednotka stojanového ložiska obsahuje: Pouzdro přesného stojanového ložiska z oceli s dorazovou hranou na jedné straně, radiální kuličkové ložisko DIN 625, pojistný kroužek DIN 471, víko
Funkce
- Jednotka stojanového ložiska obsahuje:
- Pouzdro přesného stojanového ložiska z oceli s dorazovou hranou po jedné straně
- Radiální kuličkové ložisko DIN 625
- Pojistný kroužek DIN 471
- Víko
- Vhodné pro konce vřetene tvar 41
