Fyzická velikost a hmotnost
Další vlastnosti
| Dynamická nosnost C |
6950
N |
| Jmenovitá velikost |
20 x 5/10/20/40
|
| Oznámení k dynamické nosnosti C |
Nosnosti (radiální)
|
| Oznámení ke statické nosnosti C0 |
Nosnosti (radiální)
|
| Rozměr B (profilová vedení) |
10
mm |
| Rozměr d |
12
mm |
| Rozměr D |
32
mm |
| Rozměr H1 (profilová vedení) |
64
|
| Rozměr H3 |
22
mm |
| Rozměr H4 |
17
mm |
| Rozměr H5 |
15
mm |
| Rozměr L1 |
94
mm |
| Rozměr L3 |
60
mm |
| Rozměr L4 |
77
mm |
| Rozměr V |
8
mm |
| Statická nosnost C0 |
2650
N |
| Typ |
Radiální kuličkové ložisko podle DIN 625
|
Popis

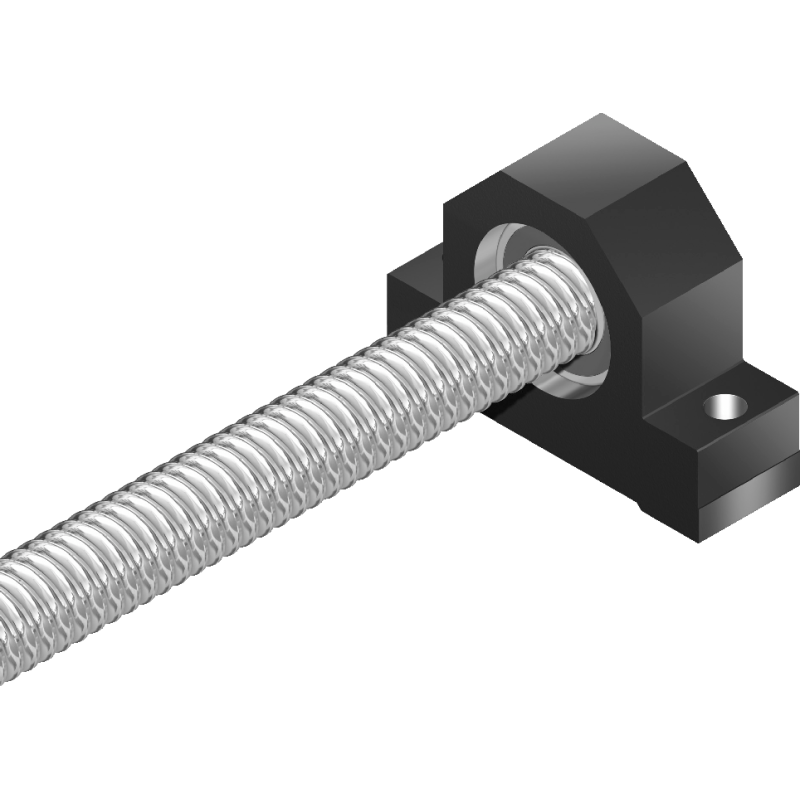

Jednotka stojanového ložiska obsahuje: Pouzdro přesného stojanového ložiska z oceli s dorazovou hranou na jedné straně, radiální kuličkové ložisko DIN 625, pojistný kroužek DIN 471, víko
Funkce
- Jednotka stojanového ložiska obsahuje:
- Pouzdro přesného stojanového ložiska z oceli s dorazovou hranou po jedné straně
- Radiální kuličkové ložisko DIN 625
- Pojistný kroužek DIN 471
- Víko
- Vhodné pro konce vřetene tvar 41
