Fyzická velikost a hmotnost
Další vlastnosti
| Dynamická nosnost C |
26000
N |
| Jmenovitá velikost |
32 x 5/10/20/32/64
|
| Mezní otáčky nmin |
3000
min⁻¹ |
| Oznámení k dynamické nosnosti C |
Nosnosti (axiální)
|
| Oznámení ke statické nosnosti C0 |
Nosnosti (axiální)
|
| Rozměr B (profilová vedení) |
28
mm |
| Rozměr B3 |
10.5
mm |
| Rozměr B4 |
10
mm |
| Rozměr d |
20
mm |
| Rozměr D |
52
mm |
| Rozměr D2 |
36
mm |
| Rozměr D3 |
42
mm |
| Rozměr H1 (profilová vedení) |
77
|
| Rozměr H3 |
27
mm |
| Rozměr H4 |
19
mm |
| Rozměr H5 |
18
mm |
| Rozměr H6 |
48
mm |
| Rozměr L3 |
70
mm |
| Rozměr L4 |
92
mm |
| Rozměr S3 |
9.7
mm |
| Rozměr SW |
4
mm |
| Rozměr V |
10
mm |
| Statická nosnost C0 |
47000
N |
| Tuhost ložiska (axiální) RFB |
650
N/μm |
| Typ |
Axiální kuličkové ložisko s kosoúhlým stykem
|
| Utahovací moment |
18
Nm |
Popis

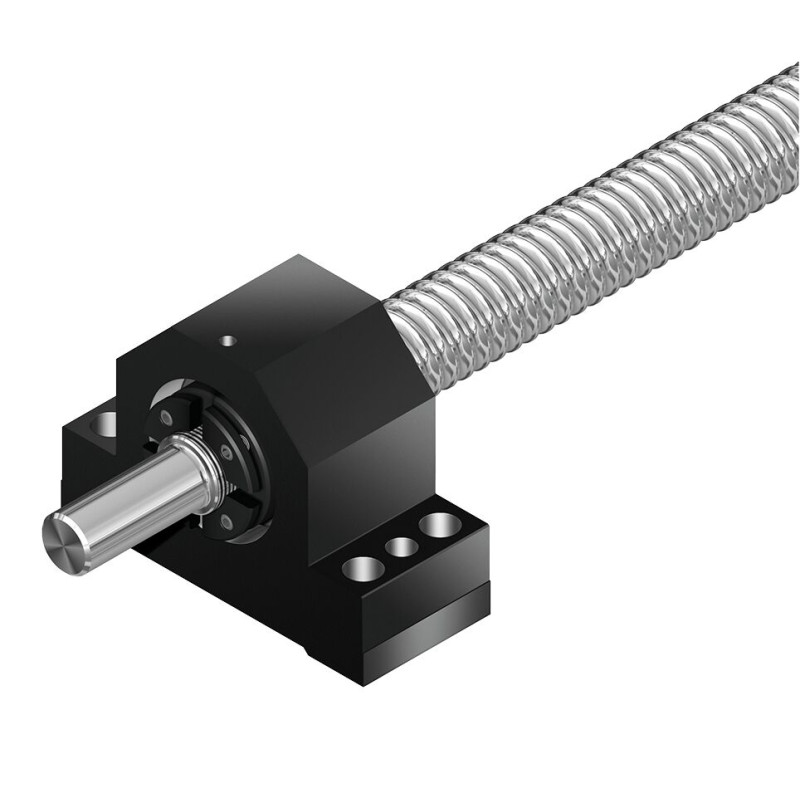

Jednotka stojanového ložiska obsahuje: Pouzdro přesného stojanového ložiska z oceli s dorazovými hranami po obou stranách, axiální šikmé kuličkové ložisko LGN, hřídelová matice NMA nebo NMZ, závitové kroužky GWR
Funkce
- Jednotka stojanového ložiska obsahuje:
- Pouzdro přesného stojanového ložiska z oceli s dorazovými hranami po obou stranách
- Axiální šikmé kuličkové ložisko LGN
- Hřídelová matice NMA nebo NMZ
- Závitové kroužky GWR
- Vhodné pro konce vřetene tvar 51, 51A, 81, 81A, 82, 82A, 91, 91A, 92, 92A, 831, 931
