Fyzická velikost a hmotnost
Další vlastnosti
| Dynamická nosnost C |
17000
N |
| Jmenovitá velikost |
20 x 5/10/20/40
|
| Mezní otáčky nmin |
3800
min⁻¹ |
| Oznámení k dynamické nosnosti C |
Nosnosti (axiální)
|
| Oznámení ke statické nosnosti C0 |
Nosnosti (axiální)
|
| Rozměr B (profilová vedení) |
25
mm |
| Rozměr B3 |
8.5
mm |
| Rozměr B4 |
8.5
mm |
| Rozměr d |
12
mm |
| Rozměr D |
42
mm |
| Rozměr D2 |
28
mm |
| Rozměr D3 |
32
mm |
| Rozměr H1 (profilová vedení) |
64
|
| Rozměr H3 |
22
mm |
| Rozměr H4 |
16
mm |
| Rozměr H5 |
15
mm |
| Rozměr H6 |
40
mm |
| Rozměr L3 |
60
mm |
| Rozměr L4 |
77
mm |
| Rozměr S3 |
7.7
mm |
| Rozměr SW |
4
mm |
| Rozměr V |
8
mm |
| Statická nosnost C0 |
24700
N |
| Tuhost ložiska (axiální) RFB |
375
N/μm |
| Typ |
Axiální kuličkové ložisko s kosoúhlým stykem
|
| Utahovací moment |
8
Nm |
Popis

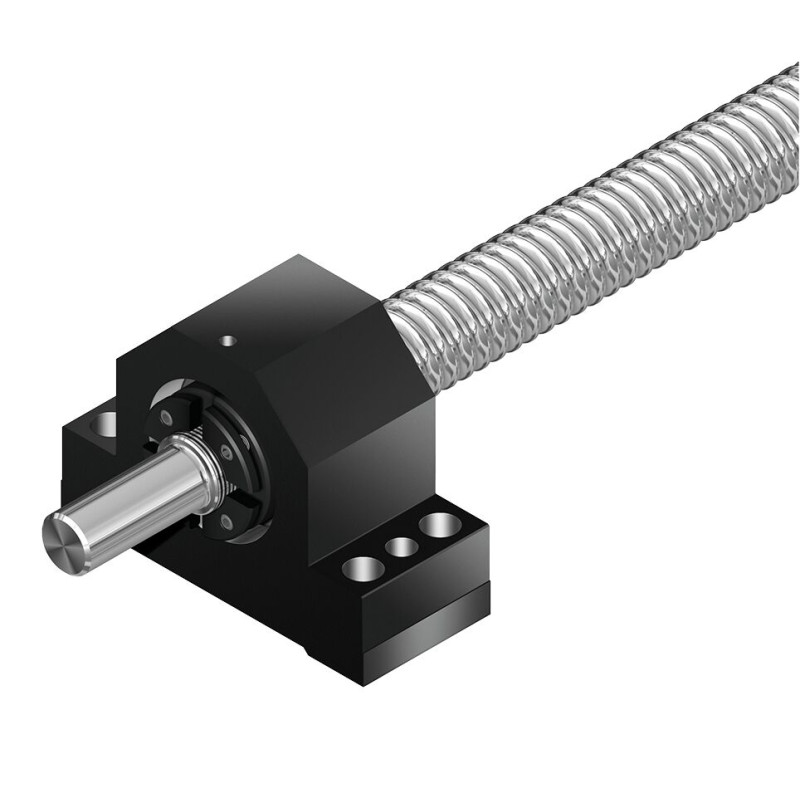

Jednotka stojanového ložiska obsahuje: Pouzdro přesného stojanového ložiska z oceli s dorazovými hranami po obou stranách, axiální šikmé kuličkové ložisko LGN, hřídelová matice NMA nebo NMZ, závitové kroužky GWR
Funkce
- Jednotka stojanového ložiska obsahuje:
- Pouzdro přesného stojanového ložiska z oceli s dorazovými hranami po obou stranách
- Axiální šikmé kuličkové ložisko LGN
- Hřídelová matice NMA nebo NMZ
- Závitové kroužky GWR
- Vhodné pro konce vřetene tvar 51, 51A, 81, 81A, 82, 82A, 91, 91A, 92, 92A, 831, 931
