Fyzická velikost a hmotnost
Další vlastnosti
| Dynamická nosnost C |
41000
N |
| Jmenovitá velikost |
50 x 5
|
| Mezní otáčky nmin |
2000
min⁻¹ |
| Oznámení k dynamické nosnosti C |
Nosnosti (axiální)
|
| Oznámení ke statické nosnosti C0 |
Nosnosti (axiální)
|
| Rozměr B (profilová vedení) |
34
mm |
| Rozměr B3 |
20.5
mm |
| Rozměr B4 |
13.5
mm |
| Rozměr d |
35
mm |
| Rozměr D |
72
mm |
| Rozměr D2 |
54
mm |
| Rozměr D3 |
60
mm |
| Rozměr H1 (profilová vedení) |
105
|
| Rozměr H3 |
38
mm |
| Rozměr H4 |
25
mm |
| Rozměr H5 |
22
mm |
| Rozměr H6 |
63
mm |
| Rozměr L3 |
92
mm |
| Rozměr L4 |
118
mm |
| Rozměr S3 |
9.7
mm |
| Rozměr SW |
4
mm |
| Rozměr V |
12
mm |
| Statická nosnost C0 |
89000
N |
| Tuhost ložiska (axiální) RFB |
900
N/μm |
| Typ |
Axiální kuličkové ložisko s kosoúhlým stykem
|
| Utahovací moment |
40
Nm |
Popis

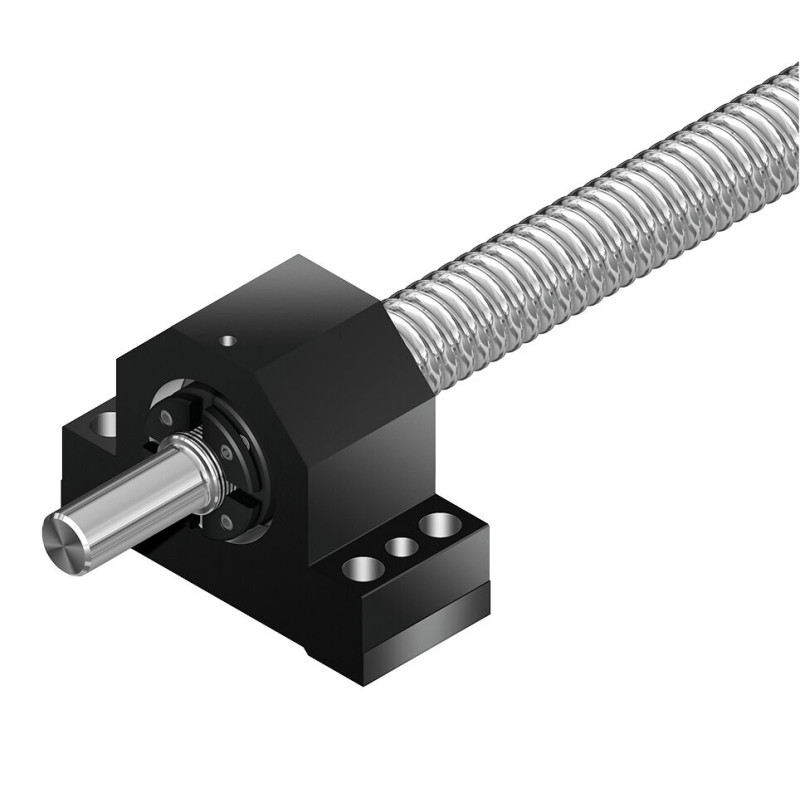

Jednotka stojanového ložiska obsahuje: Pouzdro přesného stojanového ložiska z oceli s dorazovými hranami po obou stranách, axiální šikmé kuličkové ložisko LGN, hřídelová matice NMA nebo NMZ, závitové kroužky GWR
Funkce
- Jednotka stojanového ložiska obsahuje:
- Pouzdro přesného stojanového ložiska z oceli s dorazovými hranami po obou stranách
- Axiální šikmé kuličkové ložisko LGN
- Hřídelová matice NMA nebo NMZ
- Závitové kroužky GWR
- Vhodné pro konce vřetene tvar 51, 51A, 81, 81A, 82, 82A, 91, 91A, 92, 92A, 831, 931
