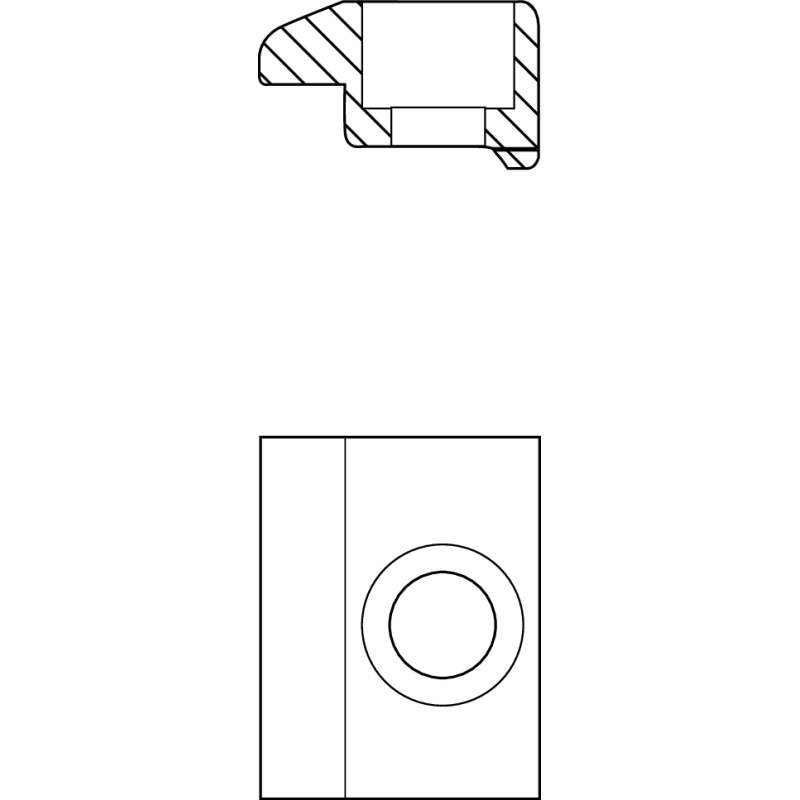

R141901000
PSK 90

R141901000
  • Dostupnost: na dotaz
  • Váha: 0.01 KG
  • Číslo dílu: R141901000
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R141901000
Fyzická velikost a hmotnost
Čistá hmotnost 9.671 g
Vnější průměr D 12 mm
Další vlastnosti
Jmenovitá velikost PSK-090
Mechanické příslušenství k lineárním osám Upínací přípravky
Počet otvorů N 1
Poznámka pod čarou Rozměr pro závit Drážka ISO 4762
Rozměr A (profilová vedení) 25 mm
Rozměr D 12 mm
Rozměr E 5.8 mm
Rozměr F 17.5 mm
Rozměr H 7.5 mm
Rozměr Závit M6
Utahovací moment upevňovacích šroubů 9.5 Nm
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (2)
File R141901000.igs (ALL)
File R141901000.stp (ALL)
Manual (1)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
