R141901044
PSK 60

R141901044
  • Dostupnost: na dotaz
  • Váha: 0.02 KG
  • Číslo dílu: R141901044
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

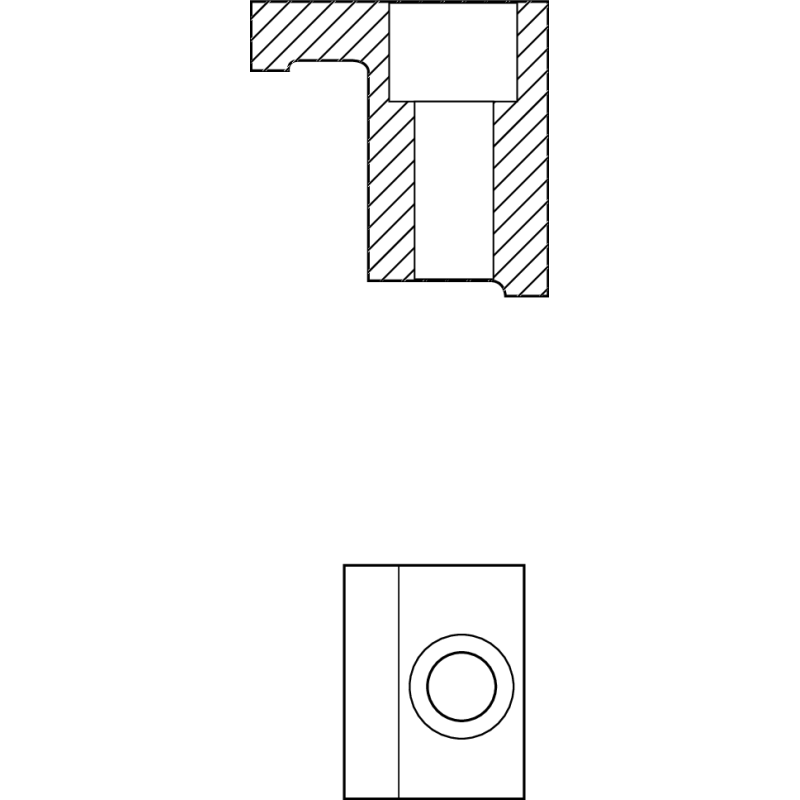

R141901044
Fyzická velikost a hmotnost
Čistá hmotnost 20.791 g
Vnější průměr D 10 mm
Další vlastnosti
Jmenovitá velikost MKK-/MKR-040,VKK-050
Mechanické příslušenství k lineárním osám Upínací přípravky
Počet otvorů N 4
Poznámka pod čarou Rozměr pro závit Drážka ISO 4762
Rozměr A (profilová vedení) 77 mm
Rozměr B (profilová vedení) 8.5 mm
Rozměr C 20
Rozměr D 10 mm
Rozměr E 4.8 mm
Rozměr F 15 mm
Rozměr H 6.5 mm
Rozměr Závit M5
Typ 3
Utahovací moment upevňovacích šroubů 5.5 Nm
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (3)
File R141901044.stp (ALL)
File R141901044.stp (ALL)
File R141901044.igs (ALL)
Catalog (2)
PDF Feed Modules VKK (EN)
PDF Linear modules MKK, MKR, MLR (EN)
Manual (3)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF Feed Modules VKK (EN)
PDF Linear modules MKK/MKR/MLR -040/-065/-080/-110/-140/-145-NN-3/-165-NN-2 (EN)
