R141901002
PSK 50

R141901002
  • Dostupnost: na dotaz
  • Váha: 0.00 KG
  • Číslo dílu: R141901002
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R141901002
Fyzická velikost a hmotnost
Net weight 3 g
Outer diameter D 8.5 mm
Další vlastnosti
Mechanical accessories for linear axes Clamping fixtures
Nominal size PSK-050
Number of bores N 1
Tightening torque of fastening screws 2.7 Nm
Tightening torque of fixing screws footnote at friction factor 0.125, in accordance with strength class 8.8

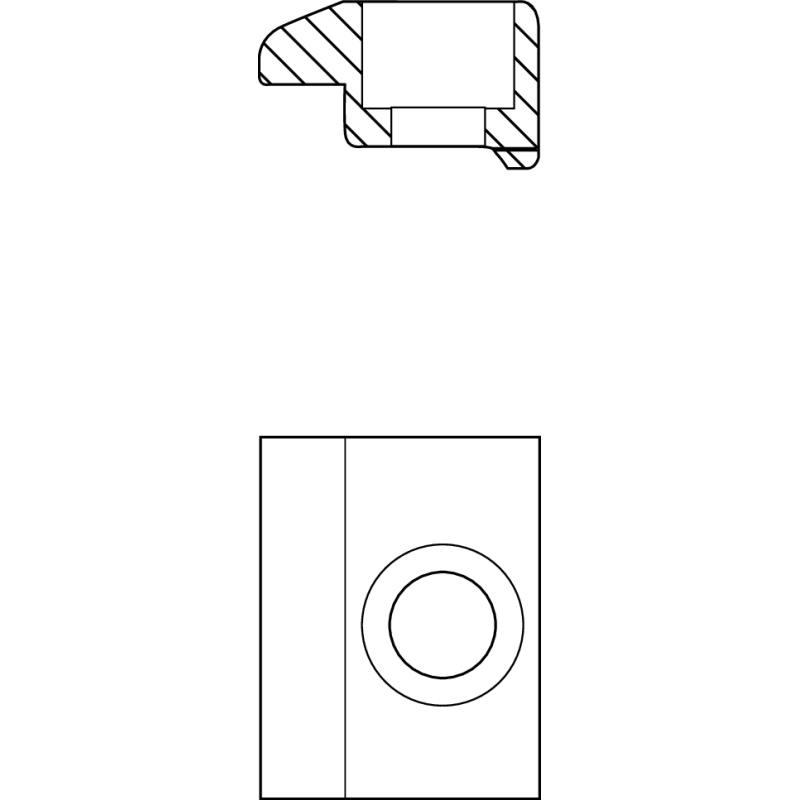

Dimension A (profiled rail systems) 20 mm
Dimension D 8.5 mm
Dimension E 4 mm
Dimension F 12.5 mm
Thread Dimension M4
Dimension H 5 mm
Footnote Dimension for thread Countersink ISO 4762
CAD (2)
File R141901002.igs (ALL)
File R141901002.stp (ALL)
Manual (1)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
