R117529097
PB40

R117529097
  • Dostupnost: na dotaz
  • Váha: 0.10 KG
  • Číslo dílu: R117529097
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

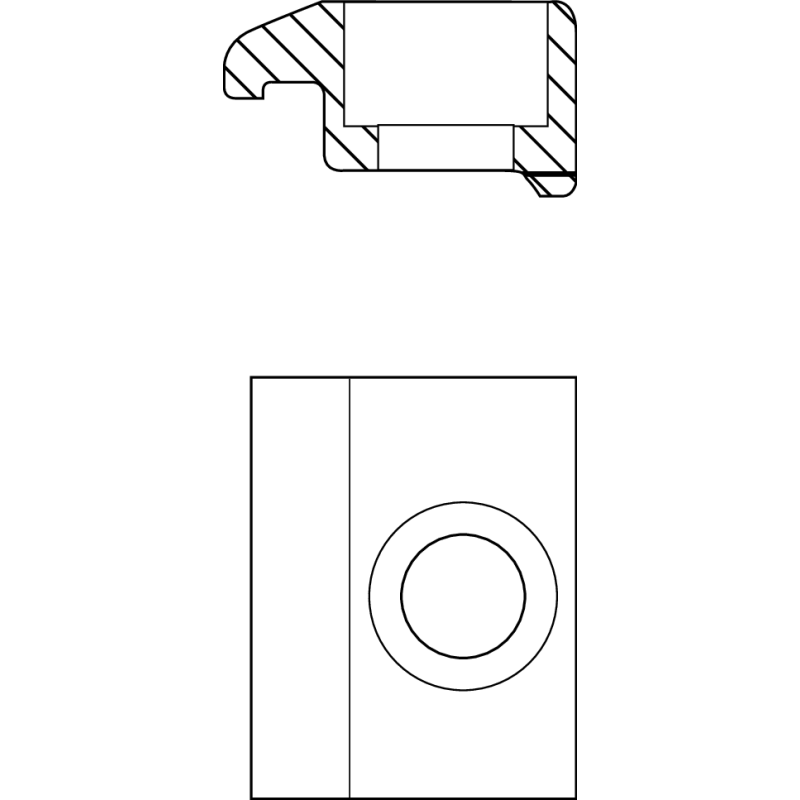

R117529097
Fyzická velikost a hmotnost
Čistá hmotnost 0.101 kg
Vnější průměr D 27.5 mm
Další vlastnosti
Jmenovitá velikost CKK-/CKR-200
Mechanické příslušenství k lineárním osám Upínací přípravky
Počet otvorů N 2
Poznámka pod čarou Rozměr pro závit Drážka ISO 4762
Rozměr A (profilová vedení) 78 mm
Rozměr B (profilová vedení) 19 mm
Rozměr C 40
Rozměr D 27.5 mm
Rozměr E 14.8 mm
Rozměr F 29 mm
Rozměr G 19 mm
Rozměr H 9 mm
Rozměr Závit M8
Typ 2
Utahovací moment upevňovacích šroubů 23 Nm
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (2)
File R117529097.igs (ALL)
File R117529097.stp (ALL)
Manual (3)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF 紧凑型模块 CKK/CKR (ALL)
PDF Módulos compactos CKK/CKR (ALL)
