R117519204
OBB55

R117519204
  • Dostupnost: na dotaz
  • Váha: 0.04 KG
  • Číslo dílu: R117519204
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

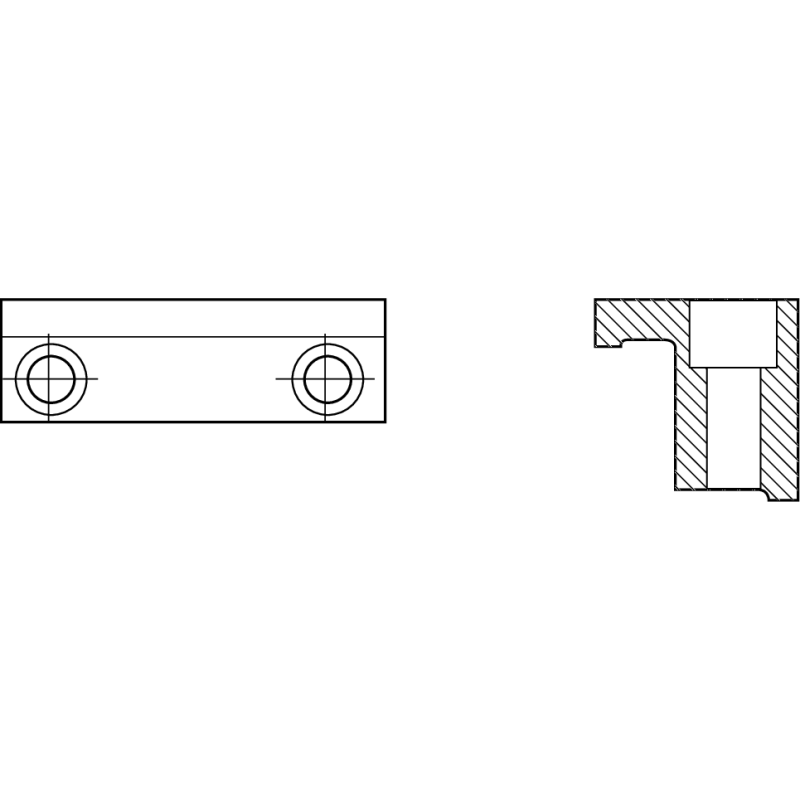

R117519204
Fyzická velikost a hmotnost
Čistá hmotnost 38.8 g
Vnější průměr D 17 mm
Další vlastnosti
Jmenovitá velikost OBB-055
Mechanické příslušenství k lineárním osám Upínací přípravky
Počet otvorů N 2
Poznámka pod čarou Rozměr pro závit Drážka ISO 4762
Rozměr A (profilová vedení) 65 mm
Rozměr B (profilová vedení) 12.5 mm
Rozměr C 40
Rozměr D 17 mm
Rozměr E 10.2 mm
Rozměr F 21 mm
Rozměr H 7 mm
Rozměr Závit M6
Typ 2
Utahovací moment upevňovacích šroubů 9.5 Nm
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (2)
File R117519204.stp (ALL)
File R117519204.igs (ALL)
Catalog (1)
PDF OBB Omega modules (EN)
Manual (1)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
