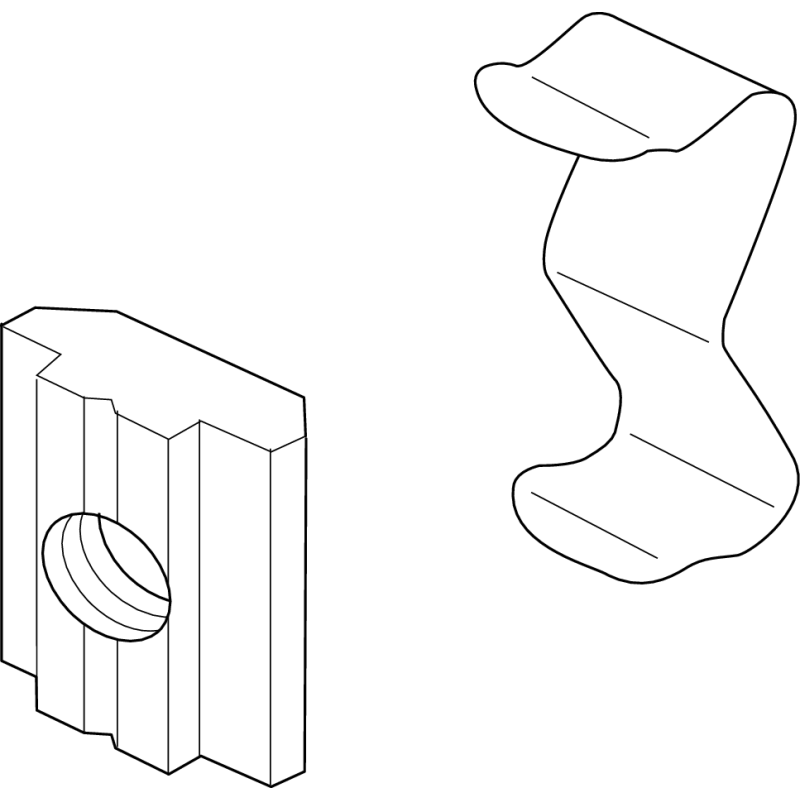

R344701101
N10 M5 &

R344701101
  • Dostupnost: na dotaz
  • Váha: 0.02 KG
  • Číslo dílu: R344701101
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R344701101
Fyzická velikost a hmotnost
Čistá hmotnost 20.5 g
Vnější průměr D 5 mm
Další vlastnosti
Jmenovitá velikost CKK-/CKR-200
Kompatibilní Pružina R341200902
Mechanické příslušenství k lineárním osám Vodicí vložky do drážky T a pružiny
Počet otvorů nB (profilová vedení) 1
Rozměr A (profilová vedení) 10 mm
Rozměr B (profilová vedení) 19.5 mm
Rozměr C 10.5
Rozměr D 5 mm
Rozměr E 20 mm
Rozměr Závit M5
Typ Vodicí vložka do drážky
Utahovací moment upevňovacích šroubů 5.5 Nm
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (2)
File R344701101.igs (ALL)
File R344701101.stp (ALL)
Manual (1)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
