Fyzická velikost a hmotnost
| Délka vodicí kladky |
66
mm |
| Výška vodicí kladky |
17.5
mm |
| Výška vodicí kladky s vodicí kolejnicí |
25
mm |
| Čistá hmotnost |
0.26
kg |
| Šířka vodicí kladky |
46
mm |
Další vlastnosti
| Dynamická nosnost C100 |
7900
N |
| Dynamická nosnost C50 |
9950
N |
| Dynamický podélný moment únosnosti ML100 |
51.7
Nm |
| Dynamický podélný moment únosnosti ML50 |
65.1
Nm |
| Dynamický torzní moment únosnosti Mt100 |
81.4
Nm |
| Dynamický torzní moment únosnosti Mt50 |
103
Nm |
| Jmenovitá velikost |
20
|
| Konstrukce |
SNS - Úzká normální standardní výška
|
| Kuličkový řetěz |
Bez kuličkového řetězu (Standard)
|
| Materiál profilových kolejnicových vedení |
Martenzitická ocel, odolná proti vzdušné korozi
|
| Maximální přípustná lineární rychlost vmax |
3
m/s |
| Maximální zrychlení amax |
250
m/s² |
| Mazání |
Bez namazání (suché)
|
| Oznámení k dynamické nosnosti C100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení k dynamické nosnosti C50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení – dynamický podélný moment únosnosti ML100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení – dynamický podélný moment únosnosti ML50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení – dynamický torzní moment únosnosti Mt100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení – dynamický torzní moment únosnosti Mt50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Poznámka k maximálnímu zrychlení amax |
Jen u předpjatých systémů. U nepředpjatých systémů: amax = 50 m/s2
|
| Poznámka ke statické nosnosti C0 |
Vypočtené hodnoty podle DIN 636, část 2
|
| Poznámka k maximální přípustné rychlosti vmax |
Možné jsou rychlosti až do 5 m/s. Životnost je omezena v důsledku zvýšeného opotřebení plastových dílů.
|
| Poznámka k přípustné okolní teplotě (min....max) |
Krátkodobě přípustné do 100 °C.
|
| Provedení |
Vedení kuličkové kolejnice
|
| Přípustná okolní teplota (min…max) |
-10 °C ... +80 °C
|
| Rozměr A |
46
mm |
| Rozměr A2 |
20
mm |
| Rozměr A3 |
13
mm |
| Rozměr B |
66
mm |
| Rozměr B1 |
45.1
mm |
| Rozměr B2 |
69
mm |
| Rozměr E1 |
38
mm |
| Rozměr E2 |
38
mm |
| Rozměr H |
25
mm |
| Rozměr H1 |
17.5
|
| Rozměr H1 s podélným těsněním |
18.15
mm |
| Rozměr K |
4
mm |
| Rozměr N3 |
6
mm |
| Rozměr N5 |
3.1
mm |
| Rozměr S2 |
M4
|
| Rozměr T1 min |
6.5
mm |
| Rozměr V1 |
7
mm |
| Rozteč T vodicí kolejnice |
60
mm |
| Statická nosnost C0 |
12230
N |
| Statický podélný moment únosnosti ML0 |
80
Nm |
| Statický torzní moment únosnosti Mt0 |
126
Nm |
| Těsnění |
NS – těsnění N a podélné těsnění
|
| Třída předpětí |
C0 – bez předpětí (vůle)
|
| Třída přesnosti |
N – Normální
|
Popis

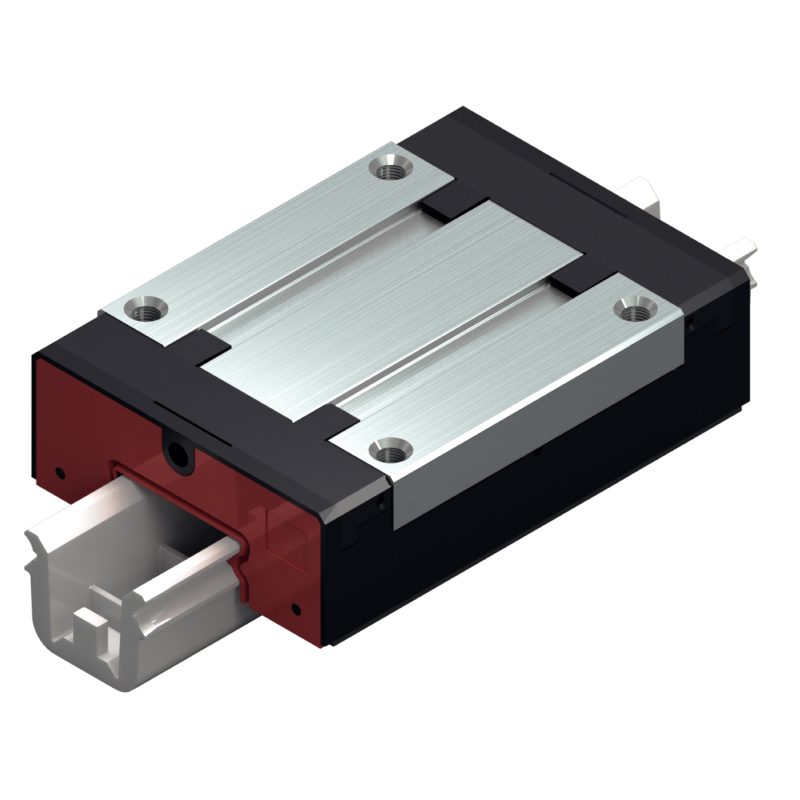

Kuličkový vozík v miniaturním provedení se vyznačuje těmito parametry:
Konstrukční velikost 20
Konstrukce SNS: Šířka = úzká, délka = normální, výška = standardní
Těleso vodicí kladky z oceli s omezenou náchylností ke korozi
Třída předpětí C0: Bez předpětí
Třída přesnosti N: Normální
Bez kuličkového řetězu
Bez konzervace
Bez prvního namazání
Bez předsazeného prvku vlevo (dorazová hrana vpředu)
Bez předsazeného prvku vpravo (dorazová hrana vpředu)
Tlaková maznička integrována
Těleso vodicí kladky ve standardním provedení
Celková délka vodicí kladky= 69 mm
Konstrukce z vyměnitelných součástek: Vodicí kladky a vodicí kolejnice lze v každé třídě přesnosti vzájemně kombinovat.
Funkce
- Třídy přesnosti P, H a N
- Otvory k domazávání k dispozici
- Klidný, hladký chod díky optimálně řešenému vratnému bodu a vedení kuliček
- Bezproblémová výměna díky držáku kuliček
