Fyzická velikost a hmotnost
| Čistá hmotnost |
0.108
kg |
| Délka vodicí kladky |
60.8
mm |
| Šířka vodicí kladky |
32
mm |
| Výška vodicí kladky |
12
mm |
| Výška vodicí kladky s vodicí kolejnicí |
16
mm |
Další vlastnosti
| Dynamická nosnost C100 |
5940
N |
| Dynamická nosnost C50 |
7480
N |
| Dynamický podélný moment únosnosti ML100 |
39.2
Nm |
| Dynamický podélný moment únosnosti ML50 |
49.4
Nm |
| Dynamický torzní moment únosnosti Mt100 |
44
Nm |
| Dynamický torzní moment únosnosti Mt50 |
55.4
Nm |
| Jmenovitá velikost |
15
|
| Konstrukce |
SLS - Úzká dlouhá standardní výška
|
| Kuličkový řetěz |
Bez kuličkového řetězu (Standard)
|
| Materiál profilových vodicích lišt |
Martenzitická ocel, odolná proti vzdušné korozi
|
| Maximální přípustná lineární rychlost vmax |
3
m/s |
| Maximální zrychlení amax |
250
m/s² |
| Mazání |
První namazání
|
| Oznámení – dynamický podélný moment únosnosti ML100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení – dynamický podélný moment únosnosti ML50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení – dynamický torzní moment únosnosti Mt100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení – dynamický torzní moment únosnosti Mt50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení – maximální zrychlení amax |
Jen u předpjatých systémů. U nepředpjatých systémů: amax = 50 m/s2
|
| Oznámení k dynamické nosnosti C100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení k dynamické nosnosti C50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení k maximální přípustné rychlosti vmax |
Možné jsou rychlosti až do 5 m/s. Životnost je omezena v důsledku zvýšeného opotřebení plastových dílů.
|
| Oznámení k přípustné okolní teplotě (min. ... max.) |
Krátkodobě přípustné do 100 °C.
|
| Oznámení ke statické nosnosti C0 |
Vypočtené hodnoty podle DIN 636, část 2
|
| Přípustná okolní teplota (min. … max.) |
-10 °C ... +80 °C
|
| Provedení |
Vedení kuličkové kolejnice
|
| Rozměr A (profilová vedení) |
32
mm |
| Rozměr A2 (systémy profilových kolejnic) |
15
mm |
| Rozměr A3 (systémy profilových kolejnic) |
8.5
mm |
| Rozměr B (profilová vedení) |
60.8
mm |
| Rozměr B1 |
45
mm |
| Rozměr B2 (profilová vedení) |
63.8
mm |
| Rozměr E1 |
25
mm |
| Rozměr E2 (profilová vedení) |
25
mm |
| Rozměr H |
16
mm |
| Rozměr H1 (profilová vedení) |
12
|
| Rozměr H1 s podélným těsněním (profilová vedení) |
12.65
mm |
| Rozměr K (profilová vedení) |
4
mm |
| Rozměr N3 (profilová vedení) |
4
mm |
| Rozměr N5 (profilová vedení) |
2.1
mm |
| Rozměr S2 (profilová vedení) |
M3
|
| Rozměr T1 min |
6
mm |
| Rozměr V1 |
4.7
mm |
| Rozteč T vodicí kolejnice |
40
mm |
| Statická nosnost C0 |
10170
N |
| Statický podélný moment únosnosti ML0 |
67.1
Nm |
| Statický torzní moment únosnosti Mt0 |
75.3
Nm |
| Těsnění |
NS – těsnění N a podélné těsnění
|
| Třída předpětí |
C0 – bez předpětí (vůle)
|
| Třída přesnosti |
N – Normální
|
Popis

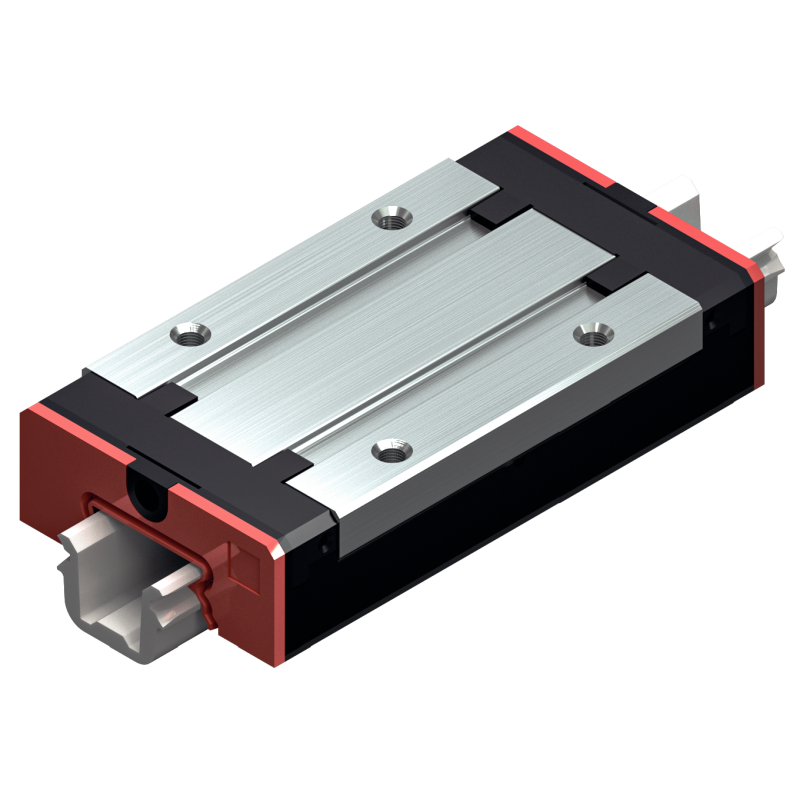

Kuličkový vozík v miniaturním provedení se vyznačuje těmito parametry:
Konstrukční velikost 15
Konstrukce SLS: Šířka = úzká, délka = dlouhá, výška = standardní
Těleso vodicí kladky z oceli s omezenou náchylností ke korozi
Třída předpětí C0: Bez předpětí
Třída přesnosti N: Normální
Bez kuličkového řetězu
Poprvé namazáno tukem a bez konzervace
Mazivo do valivých ložisek Dynalub 520
Bez předsazeného prvku vlevo (dorazová hrana vpředu)
Bez předsazeného prvku vpravo (dorazová hrana vpředu)
Tlaková maznička integrována
Těleso vodicí kladky ve standardním provedení
Celková délka vodicí kladky= 63,8 mm
Konstrukce z vyměnitelných součástek: Vodicí kladky a vodicí kolejnice lze v každé třídě přesnosti vzájemně kombinovat.
Funkce
- Třídy přesnosti P, H a N
- Otvory k domazávání k dispozici
- Klidný, hladký chod díky optimálně řešenému vratnému bodu a vedení kuliček
- Bezproblémová výměna díky držáku kuliček
