Fyzická velikost a hmotnost
| Net weight |
0.106
kg |
| Width of runner block |
32
mm |
| Length of runner block |
60.8
mm |
| Height of runner block |
12
mm |
| Height runner block with guide rail |
16
mm |
Další vlastnosti
| Version |
Ball rail system
|
| Nominal size |
15
|
| Format |
SLS - slimline, long, standard height
|
| Material (profiled rail systems) |
Corrosion-resistant, martensitic steel
|
| Preload class |
C0 - Without preload (clearance)
|
| Accuracy class |
N - Normal
|
| Seal |
LS - Low-friction seal (mini)
|
| Ball chain |
Without ball chain (standard)
|
| Lubrication |
Without lubrication (dry)
|
| Maximum acceleration rate amax |
250
m/s² |
| Note: Max. acceleration amax |
Only with preloaded systems. For non-preloaded systems: amax = 50 m/s2
|
| Maximum permissible linear speed vmax |
3
m/s |
| Note: maximum permissible speed vmax |
Speeds of up to 5 m/s possible. Service life is limited by heightened wear to plastic parts.
|
| Permissible ambient temperature (min. ... max.) |
-10 °C ... +80 °C
|
| Note: permissible ambient temperature (min. ... max.) |
100°C admissible for a short time.
|
| Dynamic load capacity C50 |
7480
N |
| Note: dynamic load capacity C50 |
Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
|
| Dynamic load capacity C100 |
5940
N |
| Note: dynamic load capacity C100 |
Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
|
| Static load capacity C0 |
10170
N |
| Note: static load capacity C0 |
Calculated values acc. to DIN 636, part 2
|
| Dynamic torsional moment load capacity Mt50 |
55.4
Nm |
| Note: Dynamic torsional moment load capacity Mt50 |
Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
|
| Dynamic torsional moment load capacity Mt100 |
44
Nm |
| Note: Dynamic torsional moment load capacity Mt100 |
Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
|
| Static torsional moment load capacity Mt0 |
75.3
Nm |
| Dynamic longitudinal moment load capacity ML50 |
49.4
Nm |
| Note: Dynamic longitudinal moment load capacity ML50 |
Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
|
| Dynamic longitudinal moment load capacity ML100 |
39.2
Nm |
| Note: Dynamic longitudinal moment load capacity ML100 |
Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
|
| Static longitudinal moment load capacity ML0 |
67.1
Nm |
| Pitch T guide rail |
40
mm |
| Dimension A (profiled rail systems) |
32
mm |
| Dimension A2 (profiled rail systems) |
15
mm |
| Dimension A3 (profiled rail systems) |
8.5
mm |
| Dimension B (profiled rail systems) |
60.8
mm |
| Dimension B1 |
45
mm |
| Dimension B2 (profiled rail systems) |
63.8
mm |
| Dimension E1 |
25
mm |
| Dimension E2 (profiled rail systems) |
25
mm |
| Dimension H |
16
mm |
| Dimension H1 (profiled rail systems) |
12
|
| Dimension H1 with longitudinal seal (profiled rail systems) |
12.65
mm |
| Dimension K (profiled rail systems) |
4
mm |
| Dimension N3 (profiled rail systems) |
4
mm |
| Dimension N5 (profiled rail systems) |
2.1
mm |
| Dimension S2 (profiled rail systems) |
M3
|
| Dimension T1 min |
6
mm |
| Dimension V1 |
4.7
mm |
Popis

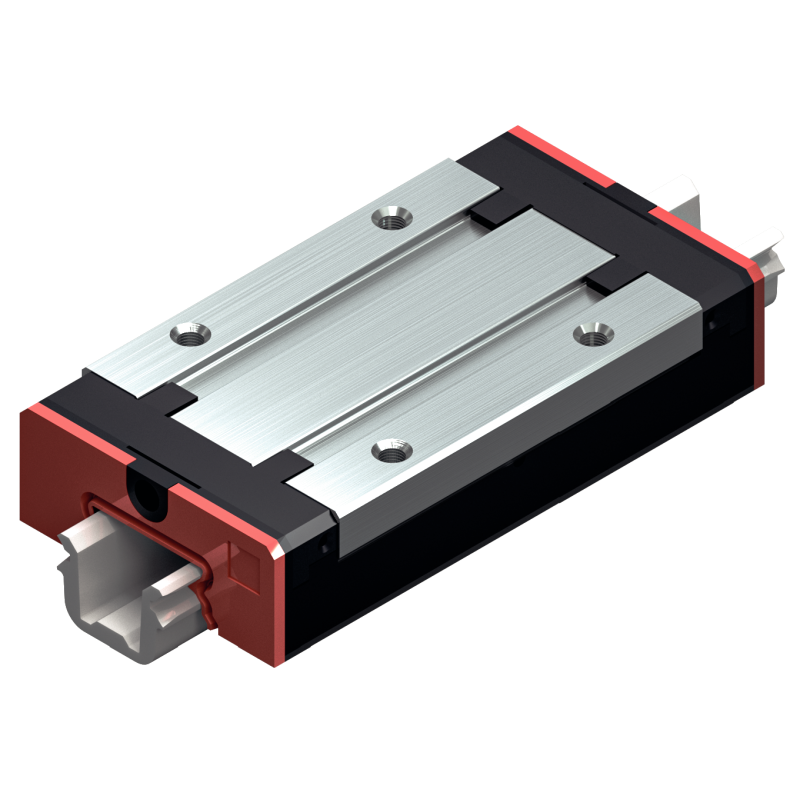

Kuličkový vozík v miniaturním provedení se vyznačuje těmito parametry:
Konstrukční velikost 15
Konstrukce SLS: Šířka = úzká, délka = dlouhá, výška = standardní
Těleso vodicí kladky z oceli s omezenou náchylností ke korozi
Třída předpětí C0: Bez předpětí
Třída přesnosti N: Normální
Bez kuličkového řetězu
Bez konzervace
Bez prvního namazání
Bez předsazeného prvku vlevo (dorazová hrana vpředu)
Bez předsazeného prvku vpravo (dorazová hrana vpředu)
Tlaková maznička integrována
Těleso vodicí kladky ve standardním provedení
Celková délka vodicí kladky= 63,8 mm
Konstrukce z vyměnitelných součástek: Vodicí kladky a vodicí kolejnice lze v každé třídě přesnosti vzájemně kombinovat.
Funkce
- Třídy přesnosti P, H a N
- Otvory k domazávání k dispozici
- Klidný, hladký chod díky optimálně řešenému vratnému bodu a vedení kuliček
- Bezproblémová výměna díky držáku kuliček
